How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

ประเทศจีนผู้ผลิตถ้วยดูดสูญญากาศหัวฉีดคุณภาพสูง ZP2

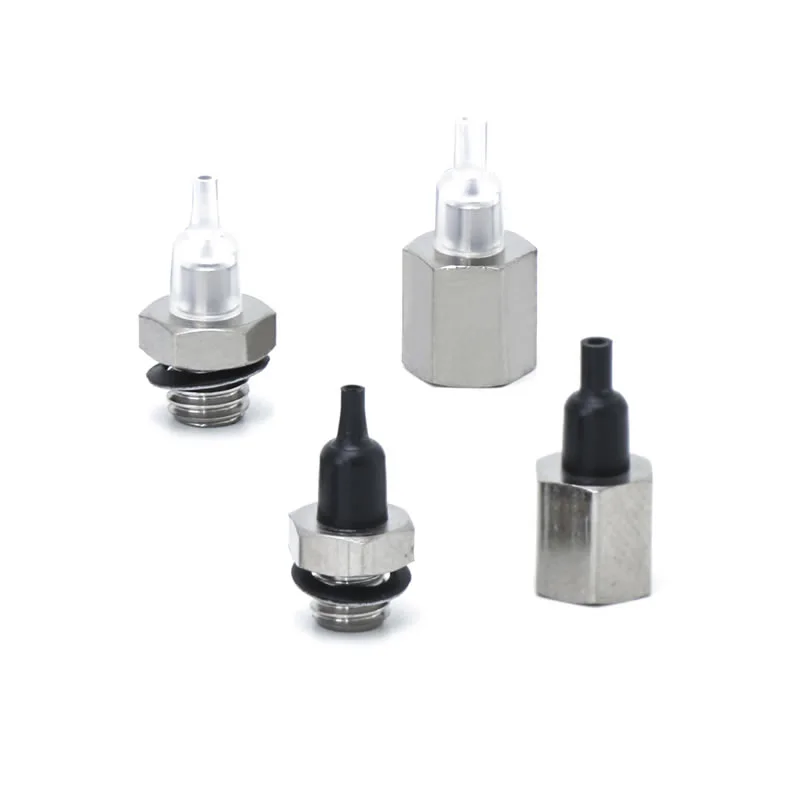

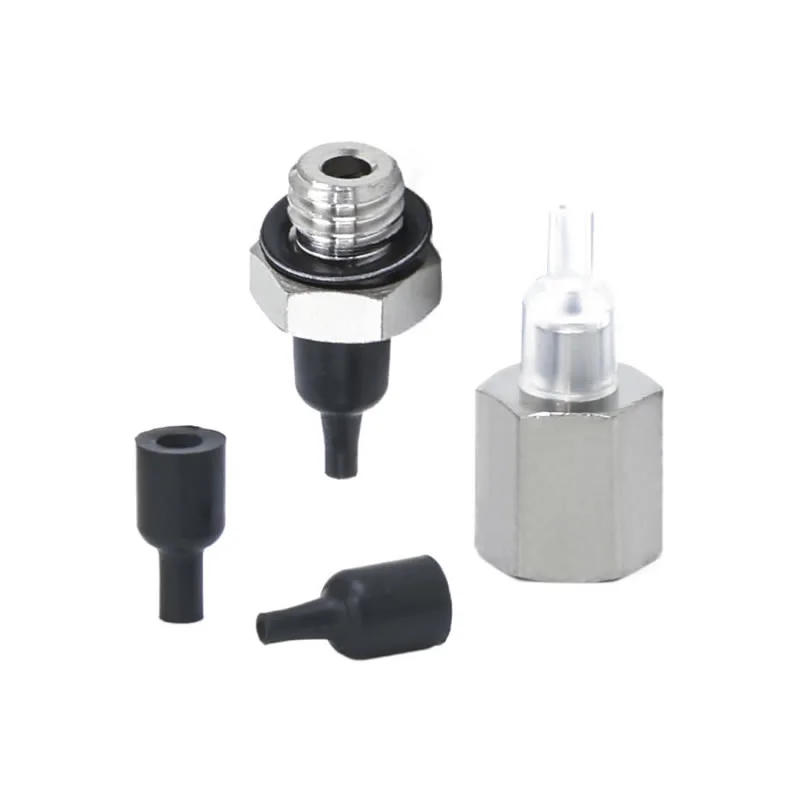

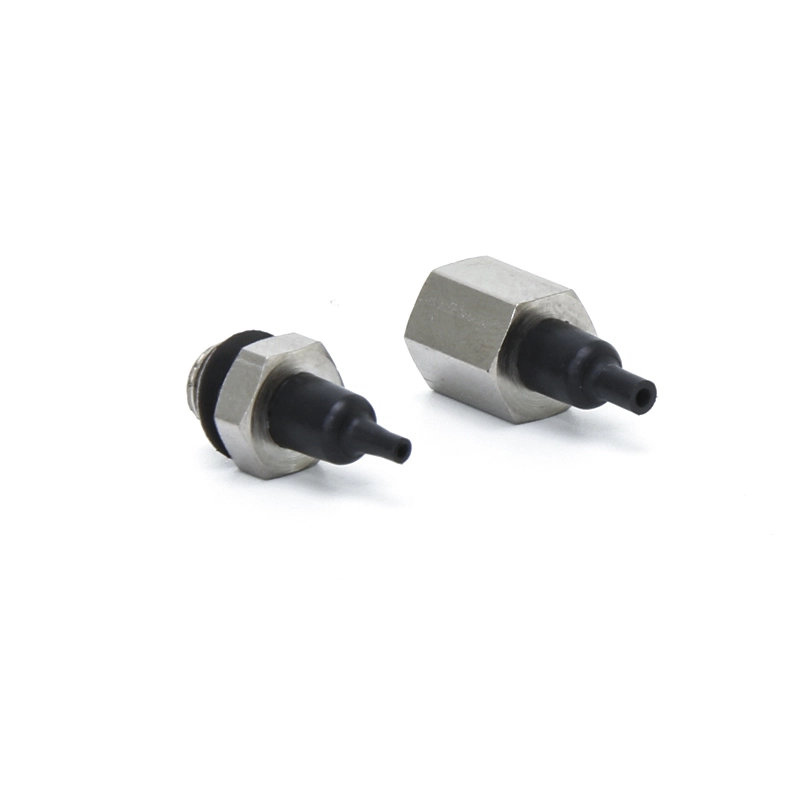

ถ้วยดูดสูญญากาศหัวฉีด ZP2

ในฐานะผู้ผลิตชั้นนำในจีน โรงงานของเราขอเสนอถ้วยดูดสุญญากาศหัวฉีดแบบกำหนดเอง ZP2 สำหรับชิ้นงานขนาดมิลลิเมตร ด้วยเส้นผ่านศูนย์กลาง ø0.8 มม.-ø1.1 มม. ขนาดกะทัดรัดเป็นพิเศษและหัวฉีดในตัวที่ประหยัดพื้นที่ โซลูชันที่ซัพพลายเออร์โดยตรงนี้เหมาะสำหรับชิปและไมโครเลนส์ เรามีชิ้นส่วนเหล็กป้องกันไฟฟ้าสถิตและสแตนเลสทั้งหมดสำหรับอุตสาหกรรมอิเล็กทรอนิกส์และแบตเตอรี่ลิเธียม

คำถามที่พบบ่อย

แผ่นหัวฉีด SMC ZP2 ใช้ทำอะไร?

ถ้วยดูดสุญญากาศหัวฉีด ZP2 มักใช้ในระบบตัวเป่าสุญญากาศเพื่อการดำเนินการหยิบและวางที่รวดเร็ว
ผสานเข้ากับหัวฉีดเพื่อสร้างสุญญากาศที่ถ้วยโดยตรง
เหมาะสำหรับระบบอัตโนมัติความเร็วสูงและการจัดการด้วยหุ่นยนต์
ใช้กันอย่างแพร่หลายสำหรับชิ้นส่วนขนาดเล็ก วัสดุบรรจุภัณฑ์ และส่วนประกอบที่มีน้ำหนักเบา
Commaelec นำเสนอถ้วยคุณภาพคงที่ซึ่งเข้ากันได้กับการออกแบบระบบที่คล้ายคลึงกัน เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการผลิตอย่างต่อเนื่อง

วิธีการเลือกการออกแบบถ้วยดูดที่เหมาะสม?

การเลือกควรขึ้นอยู่กับสภาพการทำงานจริง:
พื้นผิวชิ้นงาน: เรียบ → แบบเรียบ; ไม่สม่ำเสมอ → แบบเบลลโลว์
น้ำหนักและขนาด: ชิ้นส่วนที่หนักกว่าจะต้องมีเส้นผ่านศูนย์กลางใหญ่กว่า
สภาพแวดล้อม: อุณหภูมิสูงหรือสารเคมี → เลือกซิลิโคนหรือ FKM
ความเร็วรอบ: เส้นความเร็วสูงได้ประโยชน์จากดีไซน์น้ำหนักเบาและตอบสนองได้ดี
Commaelec รองรับโซลูชันที่ปรับแต่งได้ โดยช่วยจับคู่วัสดุ ขนาด และโครงสร้างให้เข้ากับการใช้งานเฉพาะ

แพ้ดหลักในซีรีส์ ZP2 คืออะไร?

แบบเรียบ: พื้นที่สัมผัสสูงสุดสำหรับพื้นผิวเรียบ
แบนพร้อมโครง: ปิดผนึกได้ดีขึ้นบนพื้นผิวที่ขรุขระเล็กน้อย
ประเภทที่สูบลม: ปรับให้เหมาะกับพื้นผิวที่ไม่เรียบและช่วยลดแรงกระแทก

I. จุดแข็งหลัก

การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม

ก. ยาและอุตสาหกรรมการแพทย์

A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม

ก.2 สถานการณ์สำคัญ:

1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)

2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)

3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)

B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์

ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน

B.2 สถานการณ์สำคัญ:

1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)

2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)

3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)

ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์

ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น

ค.2 สถานการณ์สำคัญ:

4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)

5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)

6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)

ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์

ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก

ง.2 สถานการณ์สำคัญ:

1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)

2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)

E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า

จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก

จ.2 สถานการณ์สำคัญ:

1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)

2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)

ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ

ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):

1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)

ฉ.2 การพิมพ์และกระดาษ

1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)

ที่สาม สรุปตรรกะการปรับตัวหลัก

ลักษณะชิ้นงาน	โปรแกรมการปรับปิเปต	สถานการณ์อุตสาหกรรมที่สอดคล้องกัน
บาง/เปราะบาง/แม่นยำ	วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก	เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม
ของหนัก/ขนาดใหญ่	วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น	รถยนต์และแผงโลจิสติกส์
สุขภาพ/การป้องกันมลพิษ	อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย	ยาอาหาร
พื้นผิวนุ่ม/ไม่สม่ำเสมอ	วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้	การตกแต่งภายในรถยนต์อาหาร
ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์	ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน	สารกึ่งตัวนำอิเล็กทรอนิกส์

②เส้นผ่านศูนย์กลางของแพด(มม.)
08	ø0.8
11	ø1.1

④วัสดุ
N	เอ็นบีอาร์
S	ยางซิลิโคน
U	ยางยูรีเทน
F	เอฟเคเอ็ม
จีเอ็น	NBR แบบนำไฟฟ้า
จีเอส	ยางซิลิโคนนำไฟฟ้า

⑤ช่องทางเข้าสุญญากาศ
A4	ด้ายหญิง	M4 x0.7 M5x0.8
A5
B4	ด้ายชาย	M4 x0.7
B5		M5x0.8

แบบอย่าง				øC	øD
	② เบาะ เส้นผ่านศูนย์กลาง	③ เบาะ พิมพ์	④ เบาะ วัสดุ
ZP2	08	หนึ่ง	N S U F จีเอ็น จีเอส	1.6	0.8
	11			2	1.1

แบบอย่าง						A	B	øC	øD	E	อะแดปเตอร์
	① เครื่องดูดฝุ่น ทิศทางทางเข้า	② เบาะ เส้นผ่านศูนย์กลาง	③ เบาะ พิมพ์	④ เบาะ วัสดุ	⑤ เครื่องดูดฝุ่น ทางเข้า
ZP2	T	08	หนึ่ง	N S U F จีเอ็น จีเอส	A4	12.2	9.5	1.6	0.8	M4 x0.7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5x0.8	ZP2A-AN-A5
		11						2	1.1

ถ้วยดูดสูญญากาศหัวฉีด ZP2

ถ้วยดูดสูญญากาศหัวฉีด ZP2

ชุดแผ่นสูญญากาศหัวฉีด ZP2 Series

ซีรี่ส์ ZP2-T พร้อมแผ่นสูญญากาศหัวฉีดอะแดปเตอร์

การใช้งานทั่วไปได้แก่

คำถามที่พบบ่อย

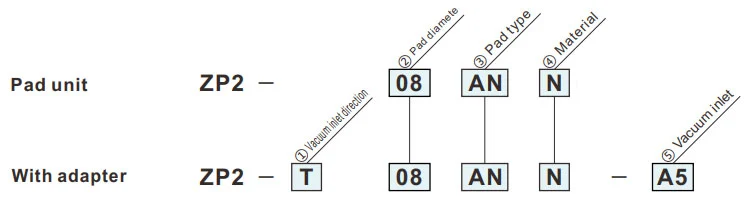

วิธีการสั่งซื้อ

ขนาด(มิลลิเมตร)

วัสดุและลักษณะของแพ้ด

โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ

ทิศทางทางเข้าสูญญากาศ
T	แนวตั้ง

3.ประเภทแพด
หนึ่ง	หัวฉีด
