การบำรุงรักษาแผ่นสูญญากาศ: คู่มือการดูแลที่เป็นประโยชน์สำหรับผู้มาใหม่ในการจัดการกับเครื่องดูดฝุ่น

เมื่อฉันเริ่มทำงานด้านนิวแมติกส์ หัวหน้างานบอกฉันบางอย่างที่ฉันไม่ค่อยพอใจนักจนกระทั่งหลายปีต่อมา: "ถ้วยดูดไม่ได้เสื่อมสภาพไปเอง มันจะถูกละเลยไปจนกว่ามันจะล้มเหลว"

ส่วนใหญ่ล้มเหลวแผ่นสูญญากาศฉันเคยเห็นในร้านค้าไม่ได้ถูกยอมจำนนจากการทำงานหนัก แต่พวกเขาถูกละเลยจนเกษียณ คู่มือนี้เขียนขึ้นสำหรับวิศวกรและช่างเทคนิคที่ยังใหม่ต่อการจัดการสุญญากาศ และต้องการให้ถ้วยดูดทำงานได้นานขึ้นโดยเกิดเรื่องยุ่งยากน้อยลง

รู้สัญญาณเตือนก่อน

ก่อนที่คุณจะสร้างขั้นตอนการบำรุงรักษา คุณต้องรับรู้เมื่อมีบางอย่างปิดอยู่ มีคนจำนวนมากเกินไปรอจนกว่าแผ่นจะหล่นชิ้นงานก่อนจึงจะตรวจสอบ ถึงตอนนั้นก็สายเกินไปแล้ว

สังเกตสัญญาณทั้งหกนี้:

• รอบเวลาคืบคลานขึ้น
• การยึดเกาะล้มเหลวหรือการลื่นไถลเป็นครั้งคราว
• ริมฝีปากปิดผนึกมีลักษณะมันวาวหรือมัน
• รอยแตกหรือการบิดเบี้ยวที่มองเห็นได้บนริมฝีปาก
• ชิ้นงานเริ่มมีรอยหลังจากการหยิบจับ
• เกจวัดสุญญากาศอ่านค่าได้ต่ำกว่าค่าที่บันทึกไว้ในการทดสอบเดินเครื่องครั้งแรกมากกว่า 10%

สิ่งใดสิ่งหนึ่งเหล่านี้ก็เพียงพอที่จะหยุดและตรวจสอบได้ อย่ารอให้ส่วนที่หล่นมาทำให้วันของคุณดีขึ้น

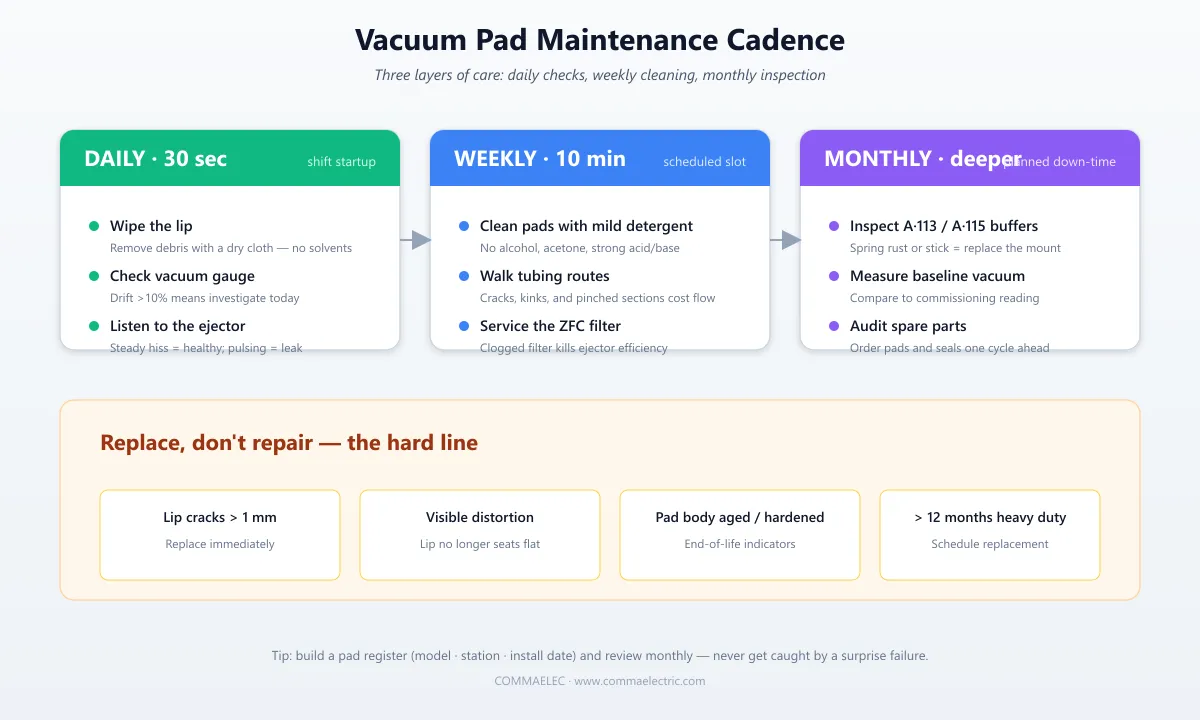

รายวัน: 30 วินาทีก็เพียงพอแล้ว

การบำรุงรักษาไม่ใช่โครงการขนาดใหญ่สิ่งที่สำคัญที่สุดใช้เวลาไม่ถึงหนึ่งนาที

ดูริมฝีปากก่อนสตาร์ท.เศษจากกะครั้งก่อน — เศษบรรจุภัณฑ์ ฝุ่นกระดาษ ฟิล์มน้ำมัน เศษ — ทำลายซีล เช็ดด้วยผ้าแห้งที่สะอาด ข้ามตัวทำละลาย ผ้าแห้งก็เหลือเฟือ

เหลือบมองเกจสุญญากาศe. การตั้งค่าส่วนใหญ่จะมีเกจอยู่ใกล้ตัวดีดออก สังเกตการอ่านเมื่อเริ่มใช้งานระบบใหม่ เปรียบเทียบทุกวัน การดริฟท์มากถึง 5% ถือเป็นเสียงปกติ มากกว่า 10% หมายความว่ามีบางอย่างเปลี่ยนแปลงไป

ฟังเสียงอีเจ็คโตr.เครื่องกำเนิดสุญญากาศที่ดีต่อสุขภาพจะส่งเสียงฟู่สม่ำเสมอ หากเสียงดังขึ้น ทื่อลง หรือเริ่มเต้นเป็นจังหวะ แสดงว่าอาจมีน้ำรั่วที่ไหนสักแห่งหรือตัวกรองอุดตัน

การตรวจสอบทั้ง 3 อย่างนี้รวมกันใช้เวลาประมาณ 30 วินาที และนับเป็นการตรวจสุขภาพวงจรสุญญากาศทั้งหมดในแต่ละวัน

รายสัปดาห์: 10 นาทีก็เพียงพอแล้ว

บล็อกช่องคงที่สัปดาห์ละครั้งและดำเนินการตามรายการนี้

ทำความสะอาดแผ่นอิเล็กโทรด ล้างด้วยน้ำอุ่นและผงซักฟอกที่เป็นกลางอ่อนๆหลีกเลี่ยงแอลกอฮอล์ อะซิโตน กรดแก่ และเบสแก่ เนื่องจากสิ่งเหล่านี้จะย่อยสลาย NBR ซิลิโคน โพลียูรีเทน และอีลาสโตเมอร์ส่วนใหญ่ในระดับโมเลกุล NBR จะพองตัวในตัวทำละลายบางชนิด ซิลิโคนเปราะเมื่อเป็นกรดแก่

ผึ่งลมให้แห้งตามธรรมชาติหรือใช้ปืนลมแรงดันต่ำอย่ายิงปืนลมแรงดันสูงในระยะใกล้ เพราะจะทำให้ขอบซีลเปลี่ยนรูป

เดินไปตามเส้นทางท่อมองหาส่วนที่แตก แข็ง หักงอ หรือหยิก ท่อที่ถูกบีบเป็นหนึ่งในความล้มเหลวแบบเงียบที่พบบ่อยที่สุดในระบบนิวแมติก ท่อที่ติดอยู่ใต้ถาดสายเคเบิลหรือกดด้วยแกนที่เคลื่อนที่จะค่อยๆ เกิดหน้าตัด "ดัมเบล" ภายใน และการสูญเสียการไหลอาจเกิน 30%

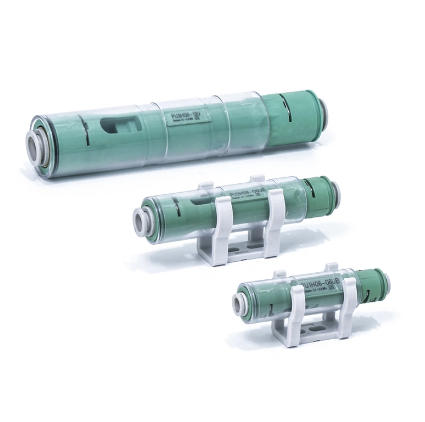

ทำความสะอาดหรือซ่อมบำรุงตัวกรองสูญญากาศตัวกรองสูญญากาศซีรีส์ ZFC ของ COMMAELEC และตัวกรองอินไลน์ HFL มีโถใส เมื่อสีเปลี่ยนไป ให้เข้ารับบริการ ตัวกรองโดยพื้นฐานแล้วคือปอดของระบบสุญญากาศ เมื่อมันถูกหายใจไม่ออก ตัวดีดจะทำงานหนักขึ้น ดึงพลังงานมากขึ้น และตายน้อยลง

รายเดือน: ละเอียดยิ่งขึ้นอีกเล็กน้อย

การตรวจสอบรายเดือนจะลึกลงไปอีกระดับหนึ่ง

ตรวจสอบที่ยึดแบบสปริงสปริงภายใน A·113 และบัฟเฟอร์สปริงภายนอก A·115 ของ COMMAELEC ทำหน้าที่เป็นตัวดูดซับแรงกระแทกระหว่างหุ่นยนต์และแผ่นรอง หากคุณเห็นสนิม ติด หรือสปริงที่ไม่กลับมาหลังการบีบอัด ให้เปลี่ยนใหม่ บัฟเฟอร์ที่ล้มเหลวทำให้แรงกระแทกเคลื่อนเข้าสู่ขอบซีลได้โดยตรง และความเสียหายนั้นไม่สามารถย้อนกลับได้

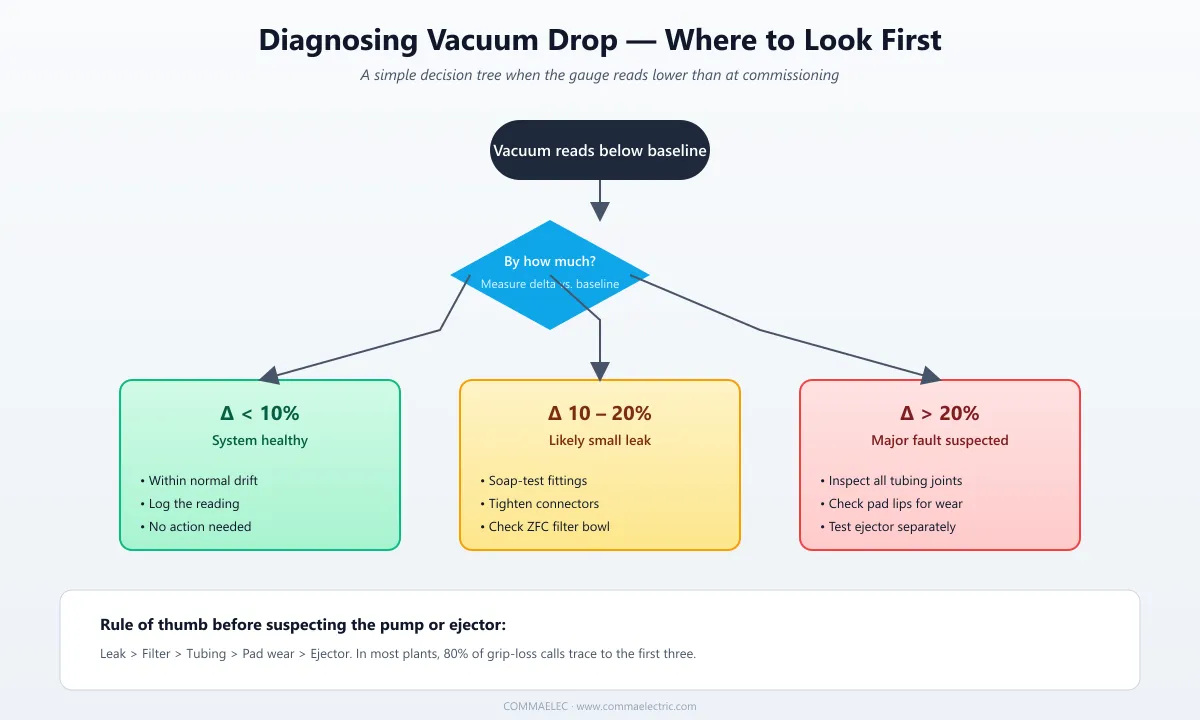

วัดระดับสุญญากาศถอดถ้วยดูดออกจากชิ้นงานและอ่านค่าสุญญากาศที่ด้านตัวดีดออก เปรียบเทียบกับพื้นฐานที่คุณบันทึกไว้เมื่อเริ่มเดินเครื่อง:

• ลดลงน้อยกว่า 10% → ระบบแข็งแรงดี
• ลดลง 10–20% → อาจมีการรั่วไหลเล็กน้อย ตรวจสอบอุปกรณ์
• การหยดมากกว่า 20% → ตรวจสอบท่อ ข้อต่อ ริมฝีปาก และตรวจสอบการสึกหรอ

ตรวจเช็คอะไหล่.โดยทั่วไปตัวแผ่นรองจะมีอายุการใช้งาน 6 ถึง 12 เดือน ขึ้นอยู่กับรอบการทำงาน ซีลและโอริงสึกหรอเร็วขึ้น ตรวจสอบสต็อกเดือนละครั้งและสั่งสินค้าทดแทนล่วงหน้าหนึ่งเดือน ฉันเคยเห็นสายการผลิตหยุดทำงานเนื่องจากโอริงหายไปเพียงตัวเดียว อย่าปล่อยให้เป็นคุณ

เมื่อคุณควรเปลี่ยน ไม่ใช่ซ่อม

เงื่อนไขบางประการหมายความว่าผ้าอนามัยเสร็จแล้ว อย่าพยายามดูแลมันตลอด

• รอยแตกร้าวลึกกว่า 1 มม. ในริมฝีปาก
• การบิดเบือนที่มองเห็นได้; ริมฝีปากไม่ราบเรียบอีกต่อไป
• ตัวแผ่นเสียหาย แข็งตัว หรือมีอายุมากขึ้น
• แผ่นเดียวกันที่ใช้งานหนักมานานกว่า 12 เดือน

สิ่งล่อใจคือการดันแผ่นผ่าน "อีกหนึ่งกะ" ความล้มเหลวของสุญญากาศจะเกิดขึ้นทันที: ทันทีที่ซีลแตก ชิ้นส่วนจะหล่นลง รู้ว่าเส้นอยู่ที่ไหน และอย่าข้ามเส้นนั้นเพื่อประหยัดหนึ่งรอบการเปลี่ยนทดแทน

นิสัยสามอย่างที่ควรค่าแก่การสร้าง

นิสัยสุดท้ายบางประการหากคุณกำลังเริ่มต้น

จดทะเบียนไว้ครับ. สเปรดชีตธรรมดาใช้งานได้:รุ่นของแผ่นอิเล็กโทรด สถานี วันที่ติดตั้ง วันที่เปลี่ยน ตรวจสอบทุกเดือนแล้วคุณจะไม่แปลกใจกับความล้มเหลวกะทันหัน

ถ่ายรูปแผ่นอิเล็กโทรดเก่าเมื่อคุณเปลี่ยนช่างใหม่มักไม่สามารถบอกได้ว่าแผ่นอิเล็กโทรดที่ใช้แล้วเสียหายหรือเพิ่งใช้งานไป ไลบรารีรูปภาพสร้างข้อมูลอ้างอิงของคุณอย่างรวดเร็ว

ติดต่อกับซัพพลายเออร์ของคุณ คอมมาเอเล็คได้ทำการผลิตส่วนประกอบสูญญากาศแบบใช้ลมมานานกว่าทศวรรษ เมื่อคุณพบกับสถานการณ์ที่ไม่คุ้นเคย วิศวกรแอปพลิเคชันที่มีประสบการณ์สามารถช่วยคุณประหยัดเวลาในการคาดเดาได้

แผ่นสูญญากาศการออกแบบไม่ซับซ้อน แต่การได้รับอายุการใช้งานที่ยาวนานนั้นขึ้นอยู่กับรายละเอียดเล็กๆ น้อยๆ ที่ทำอย่างสม่ำเสมอ สร้างสิ่งที่กล่าวมาข้างต้นไว้ในความทรงจำของกล้ามเนื้อ และแผ่นอิเล็กโทรดของคุณจะอยู่ได้นานกว่าแผ่นที่อยู่ถัดไป

คำถามที่พบบ่อย

ฉันควรเปลี่ยนถ้วยดูดบ่อยแค่ไหน?

ทุก 6 ถึง 12 เดือนเป็นช่วงปกติ รอบความถี่สูง (มากกว่า 10 รอบต่อนาที) อุณหภูมิที่สูงขึ้น และสภาพแวดล้อมที่มีน้ำมัน ล้วนทำให้อายุการใช้งานสั้นลง

ด้ามจับแผ่นของฉันอ่อนลง - ปั๊มสุญญากาศทำงานผิดปกติหรือไม่

ไม่จำเป็น. ตรวจสอบรอยรั่ว ตรวจสอบตัวกรอง ตรวจสอบท่อ จากนั้นจึงสงสัยปั๊มเท่านั้น การสูญเสียการยึดเกาะส่วนใหญ่ย้อนกลับไปถึงสามครั้งแรก

ริมฝีปากมีน้ำมันอยู่ซึ่งไม่สามารถล้างออกได้ อะไรตอนนี้?

แช่ในน้ำอุ่นประมาณห้านาทีด้วยผงซักฟอกที่เป็นกลาง จากนั้นเช็ดเบาๆ ด้วยผ้านุ่ม สำหรับสารตกค้างที่ฝังแน่น ไอโซโพรพิลแอลกอฮอล์ในปริมาณเล็กน้อยได้ผล แต่หลีกเลี่ยงตัวทำละลายที่รุนแรง
