การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

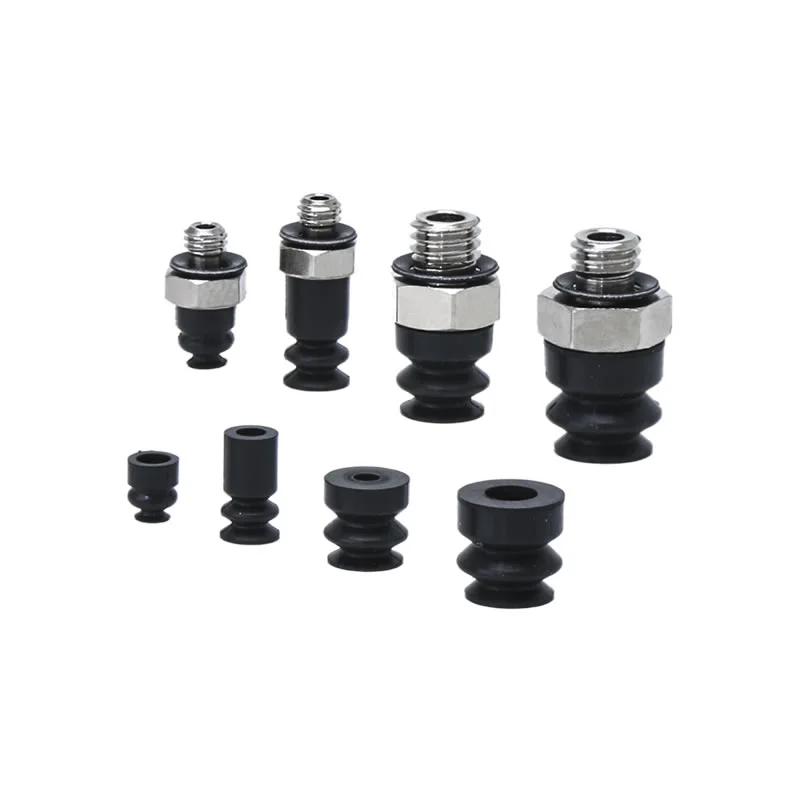

เครื่องดูดสุญญากาศแบบสูบลมขนาดเล็ก ZP2-ZJ
ค้นหาถ้วยดูดสุญญากาศ Mini Bellows ZP2-ZJ จากประเทศจีนที่มีให้เลือกมากมายที่ Zhejiang Comma Electric Co., Ltd. หน่วยเหล่านี้มีการออกแบบเครื่องสูบลมสไตล์หีบเพลง: ขนาดเฉพาะสี่ขนาด (φ2มม., φ4มม., φ5มม. และ φ6มม.) ใช้โครงสร้างสูบลม 1.5 ในขณะที่ขนาดที่เหลืออีกห้าขนาด (φ15มม., φ20มม., φ30มม., φ40มม. และ φ46มม.) ใช้โครงสร้างแบบเบลโลว์ 4.5 ถ้วยดูดทั้งหมดในซีรีส์นี้ผลิตขึ้นโดยใช้วัสดุยางและซิลิโคนคุณภาพสูง โดยมีตัวเลือกวัสดุพิเศษ เช่น รุ่นป้องกันไฟฟ้าสถิตให้เลือกด้วย
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์
เครื่องดูดสุญญากาศแบบสูบลมขนาดเล็ก ZP2-ZJ
ชุดยางดูดจับชิ้นงานสุญญากาศ เบลโลว์ ZP2 Series
ซีรีส์ ZP2-T พร้อมแผ่นสูญญากาศ เบลโลว์ อแดปเตอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
Commaelec คือผู้ผลิตชั้นนำ ถ้วยดูดสุญญากาศ Mini Bellows ZP2-ZJ เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการจัดการที่แม่นยำและมั่นคงในสภาพแวดล้อมอุตสาหกรรมขนาดกะทัดรัดและมีประสิทธิภาพสูง
คุณสมบัติหลักของแผ่น ZP2-ZJ คืออะไร?
โครงสร้างเครื่องเป่าลม
การออกแบบสไตล์หีบเพลงพร้อมการกำหนดค่า 1.5 เลเยอร์ (φ2–φ6) และ 4.5 เลเยอร์ (φ15–φ46)
รอยจีบที่ยืดหยุ่นปรับให้เข้ากับพื้นผิวชิ้นงานที่ไม่เรียบ โค้ง หรือเอียงได้
การชดเชยความสูงและมุมเบี่ยงเบนในตัว ช่วยลดข้อผิดพลาดในการวางตำแหน่ง
ขจัดความต้องการพื้นที่บัฟเฟอร์เพิ่มเติม เหมาะสำหรับรูปแบบอุปกรณ์ขนาดกะทัดรัด
ตัวเลือกวัสดุ
เอ็นบีอาร์:คุ้มค่าและทนทานต่อการสึกหรอสำหรับงานทั่วไป
ซิลิโคน:เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและสะอาด
วัสดุที่ปรับแต่งตามความต้องการ (เช่น ป้องกันไฟฟ้าสถิต) สำหรับอิเล็กทรอนิกส์และอุตสาหกรรมที่มีความละเอียดอ่อน
เครื่องหมายจุลภาคทำให้มั่นใจในคุณภาพของวัสดุที่มั่นคงและประสิทธิภาพที่สม่ำเสมอในทุกแบตช์
ประสิทธิภาพสูง
การดูดที่แข็งแกร่งและมั่นคงแม้บนพื้นผิวที่ไม่เรียบหรือเอียง
ลดความเสี่ยงในการหลุดออกเมื่อเทียบกับถ้วยแบนทั่วไป
เทคโนโลยีการซีลสูญญากาศและการเก็บแรงดันที่สมบูรณ์เพื่อการทำงานที่เชื่อถือได้
สนับสนุนโดยถ้วยดูดสูญญากาศขนาดเล็กของจีน ZP2-ZJ ข้อดีของผู้ผลิต:ประสิทธิภาพด้านต้นทุน รูปแบบที่หลากหลาย และห่วงโซ่อุปทานที่มั่นคง
วิธีเลือกถ้วยดูดสุญญากาศ Mini Bellows ZP2-ZJ
การเลือกถ้วยดูดสุญญากาศ Mini Bellows ZP2-ZJ ที่เหมาะสมนั้นขึ้นอยู่กับสภาพการทำงานจริงของคุณ มุ่งเน้นไปที่ปัจจัยเชิงปฏิบัติต่อไปนี้:
1. รูปร่างและพื้นผิวของชิ้นงาน
พื้นผิวไม่เรียบ/โค้ง → เลือกชั้นเบลโลว์เพิ่มเติม (4.5 ชั้น) เพื่อความยืดหยุ่นที่ดีขึ้น
ชิ้นส่วนขนาดเล็กที่ไม่เรียบเล็กน้อย → 1.5 ชั้นก็เพียงพอแล้วและมีเสถียรภาพมากขึ้น
โครงสร้างเบลโลว์ช่วยชดเชยความแตกต่างของมุมและความสูงระหว่างการจับ
2. ขนาดและน้ำหนักชิ้นงาน
ชิ้นส่วนเล็ก/เบา → φ2–φ6
ชิ้นส่วนที่ใหญ่กว่าหรือหนักกว่า → φ15–φ46
เส้นผ่านศูนย์กลางที่ใหญ่ขึ้นให้แรงดูดที่แข็งแกร่งและเสถียรภาพที่ดีขึ้น
3. สภาพแวดล้อมในการทำงาน
สภาวะปกติ → NBR (คุ้มค่า)
อุณหภูมิสูง / สภาพแวดล้อมที่สะอาด → ซิลิโคน
อิเล็กทรอนิกส์/ชิ้นส่วนที่ละเอียดอ่อน → วัสดุป้องกันไฟฟ้าสถิต
จุลภาครองรับการปรับแต่งวัสดุเพื่อให้ตรงกับความต้องการของอุตสาหกรรมเฉพาะ
4. พื้นที่อุปกรณ์และเค้าโครง
ระบบอัตโนมัติขนาดกะทัดรัด → ZP2-ZJ เหมาะอย่างยิ่งเนื่องจากไม่ต้องการพื้นที่บัฟเฟอร์เพิ่มเติม
ตรวจสอบให้แน่ใจว่าความสูงของคัพและระยะชักตรงกับการออกแบบเครื่องจักรของคุณ
ตรวจสอบความเข้ากันได้กับระบบติดตั้งและระบบสุญญากาศที่มีอยู่
5. การจัดการความเร็วและความแม่นยำ
การหยิบและวางด้วยความเร็วสูง → ถ้วยขนาดเล็กกว่าพร้อมการตอบสนองที่รวดเร็ว
ต้องการตำแหน่งที่แม่นยำ → เลือกชั้นเบลโลว์ที่เหมาะสมเพื่อลดการวางแนวที่ไม่ตรง
6. ข้อกำหนดด้านความมั่นคง
หากชิ้นงานเอียงหรืออยู่ในตำแหน่งที่ไม่สอดคล้องกัน ให้จัดลำดับความสำคัญ:
สูบลมหลายชั้น
พื้นที่ติดต่อที่ใหญ่ขึ้น
สิ่งนี้จะช่วยปรับปรุงการปิดผนึกและลดความล้มเหลวในการดูด
เคล็ดลับการเลือกปฏิบัติ
หากคุณไม่แน่ใจ ให้เริ่มต้นด้วย:
ขนาดกลาง (เช่น φ15–φ30)
วัสดุซิลิโคนหรือ NBR
1.5 ชั้น สำหรับการใช้งานทั่วไป / 4.5 ชั้น สำหรับพื้นผิวที่ซับซ้อน
จากนั้นปรับให้เหมาะสมตามประสิทธิภาพการทดสอบจริง

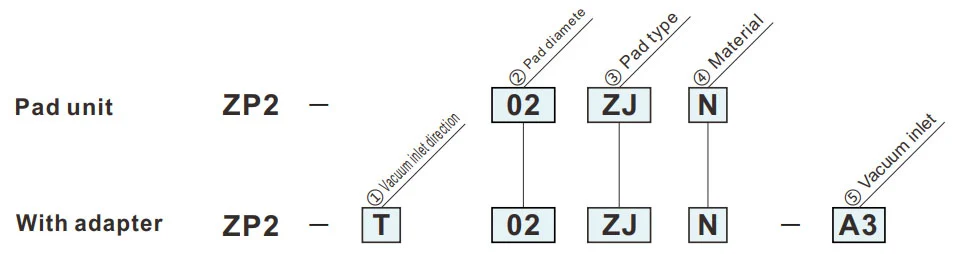

วิธีการสั่งซื้อ
- สำหรับการใช้งานที่ไม่มีที่ว่างสำหรับ บัฟเฟอร์ (แบบ สปริง )
- ชิ้นงานที่มีพื้นผิวดูดซับเอียง
| ทิศทางทางเข้าสูญญากาศ | |
| T | แนวตั้ง |
| 3.ประเภทแพด | |
| ซีเจ | เครื่องเป่าลม |
|
⑤ ช่องทางเข้าสุญญากาศ
② เส้นผ่านศูนย์กลางของแพ้ด (มม.)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5(ตัวผู้) | ● | ● | — | — |
| A5 | M5x0.8(ตัวผู้) | — | — | ● | ● |
| ④วัสดุ | |
| N | เอ็นบีอาร์ |
| S | ยางซิลิโคน |
| U | ยางยูรีเทน |
| F | เอฟเคเอ็ม |
| จีเอ็น | NBR แบบนำไฟฟ้า |
| จีเอส | ยางซิลิโคนนำไฟฟ้า |
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง

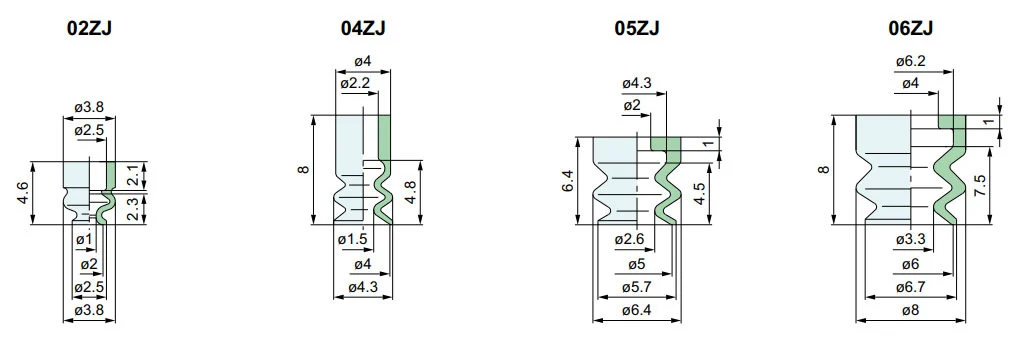

ขนาด(มิลลิเมตร)
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
ซีเจ
เครื่องเป่าลม
| แบบอย่าง | |||
|
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
|
| ZP2 | 02 | ซีเจ |
N S U F จีเอ็น จีเอส |
| 04 | |||
| 05 | |||
| 06 | |||
รุ่นอ้างอิง: ZP2-02ZJS

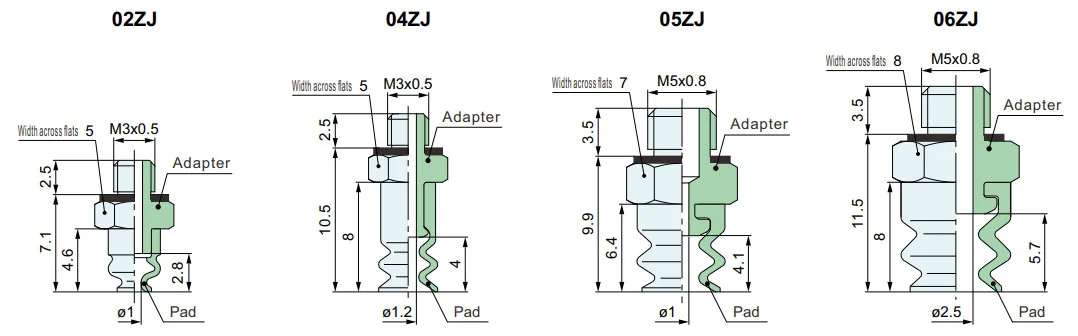

ZP2-T
แนวตั้ง
| แบบอย่าง | อะแดปเตอร์ | |||||
|
① เครื่องดูดฝุ่น ทิศทางทางเข้า |
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
⑤ เครื่องดูดฝุ่น ทางเข้า |
||
| ZP2 | T | 02 | ซีเจ |
N S U F จีเอ็น จีเอส |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
รุ่นสำหรับอ้างอิง: ZP2-T04ZJGS-A3
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
