การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)
เครื่องสูบลมสุญญากาศ ZP2-MB

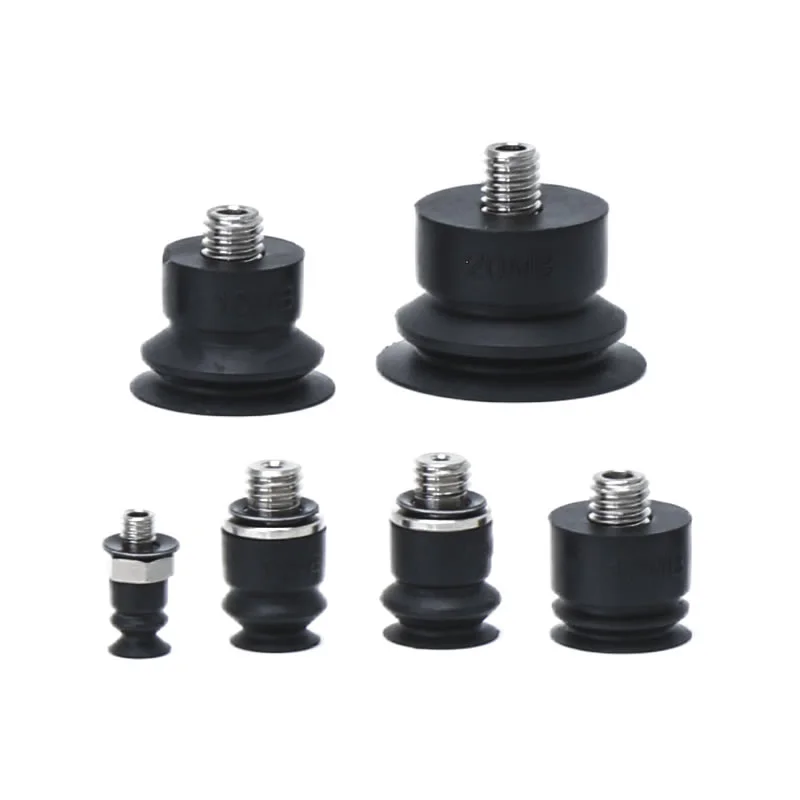

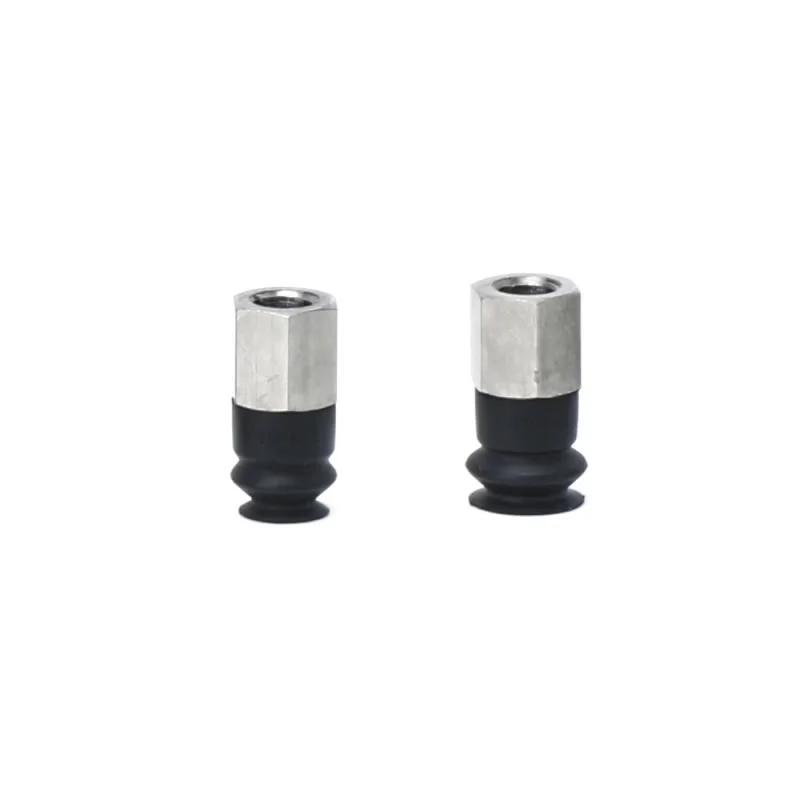

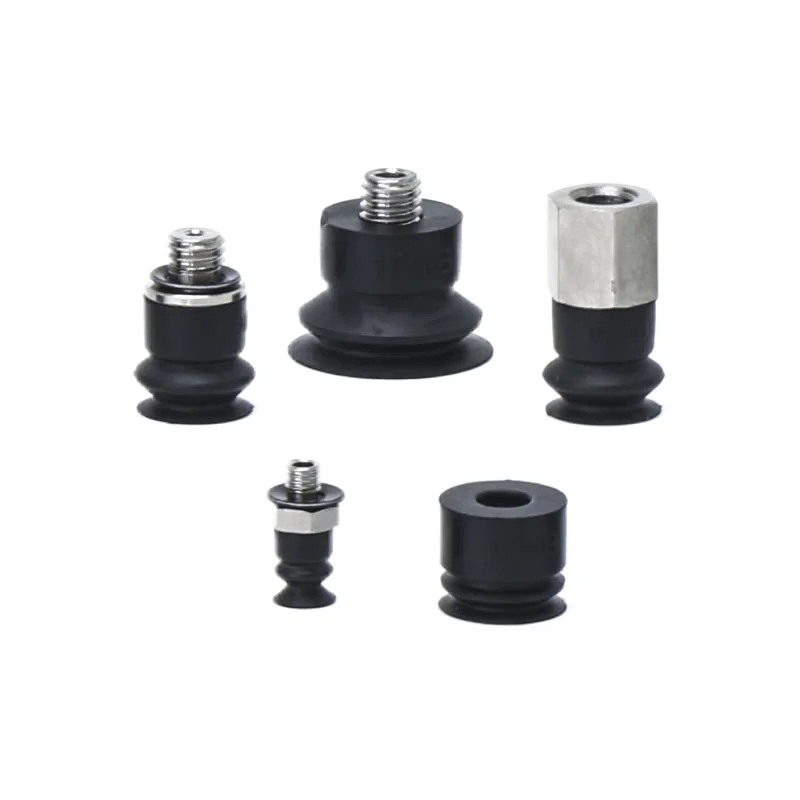

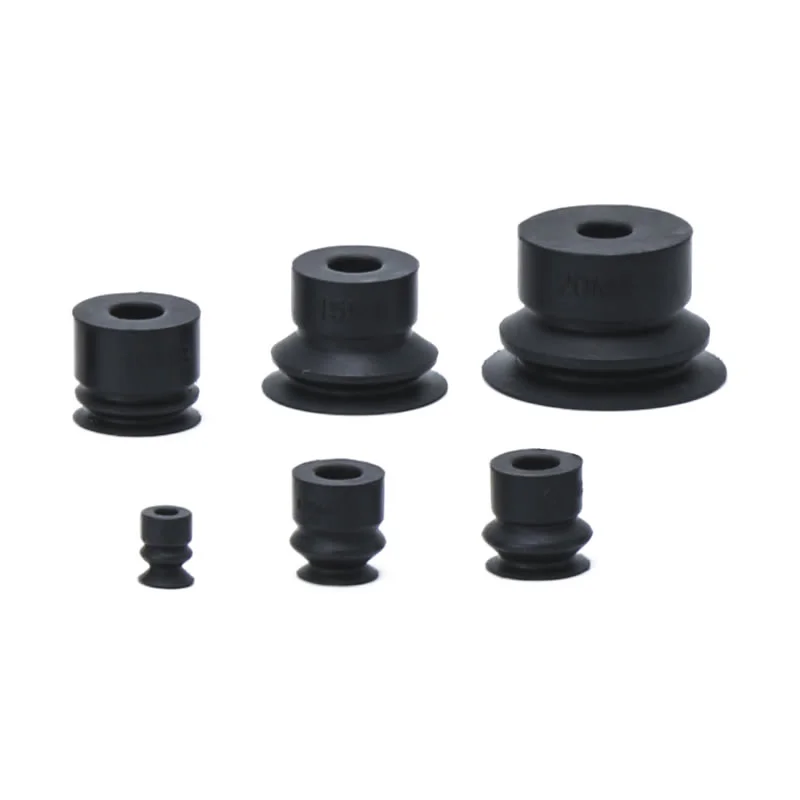

ในฐานะผู้ผลิตชั้นนำในประเทศจีน โรงงานของเราขอเสนอถ้วยดูดสุญญากาศ Bellows ZP2-MB (เส้นผ่านศูนย์กลาง ø4–20 มม.) ที่ออกแบบมาโดยเฉพาะสำหรับชิ้นงานที่เอียงหรือเป็นทรงกลม เรานำเสนอโซลูชั่นที่มีโครงสร้างลูกฟูก (สไตล์หีบเพลง) ที่เป็นเอกลักษณ์ ซึ่งช่วยให้สามารถใช้งานระบบกันกระแทกในตัวโดยไม่ต้องใช้พื้นที่เพิ่มเติม เรารักษาสต็อกที่พร้อมสำหรับ NBR ซิลิโคน และวัสดุป้องกันไฟฟ้าสถิต และเสนอตัวเลือกอินเทอร์เฟซแบบเกลียว M3/M5
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์
เครื่องสูบลมสุญญากาศ ZP2-MB
ชุดยางดูดจับชิ้นงานสุญญากาศ เบลโลว์ ZP2 Series
ซีรีส์ ZP2-T พร้อมแผ่นสูญญากาศ เบลโลว์ อแดปเตอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
Zhejiang Comma Electric Co., Ltd. ผลิตเครื่องดูดสุญญากาศ Bellows ZP2-MB คุณภาพสูงอย่างมืออาชีพ โรงงานของเรายังให้บริการที่กำหนดเองและตัวอย่างฟรีสำหรับคุณ เป็นส่วนประกอบการดูดที่ยืดหยุ่นขนาดเล็กภายในระบบอัตโนมัติแบบนิวแมติก ออกแบบมาโดยเฉพาะสำหรับพื้นผิวที่ไม่ปกติ ทรงกลม หรือพื้นผิวเอียง
เทคโนโลยีหลัก
ความเข้ากันได้สูงกับพื้นผิวที่ไม่สม่ำเสมอ:ถ้วยดูดสุญญากาศ Bellows ZP2-MB มีโครงสร้างแบบสูบลมที่ปรับให้เข้ากับพื้นผิวชิ้นงานที่มีรูปร่างเป็นทรงกลม เอียง หรือมีรูปร่างไม่สม่ำเสมอโดยอัตโนมัติ เพื่อให้มั่นใจถึงกระบวนการจับที่ปลอดภัยและมั่นคง
การออกแบบกันกระแทกแบบบูรณาการ:โครงสร้างแบบจีบให้ความยืดหยุ่นทางกายภาพโดยธรรมชาติ ดูดซับแรงกระแทกจากการสัมผัสได้อย่างมีประสิทธิภาพโดยไม่จำเป็นต้องติดตั้งบัฟเฟอร์แบบสปริงเพิ่มเติม จึงช่วยประหยัดพื้นที่การติดตั้งได้อย่างมาก
การใช้งานการย่อขนาดที่แม่นยำ:ออกแบบมาโดยเฉพาะสำหรับส่วนประกอบขนาดเล็กที่มีความแม่นยำ ทำหน้าที่เป็นโซลูชันหลักสำหรับการจัดการชิ้นส่วนขนาดเล็กในการผลิตอุปกรณ์อิเล็กทรอนิกส์ การประกอบที่มีความแม่นยำ และระบบอัตโนมัติขนาดกะทัดรัด
การบังคับใช้หลายอุตสาหกรรม:ใช้กันอย่างแพร่หลายสำหรับการจับชิ้นส่วนอิเล็กทรอนิกส์ทรงกลมขนาดเล็ก ชิ้นส่วนโลหะที่ไม่ปกติ และอุปกรณ์พลาสติกแบบเอียง บูรณาการเข้ากับระบบหุ่นยนต์ขนาดเล็กและอุปกรณ์บรรจุภัณฑ์ที่มีความแม่นยำได้อย่างราบรื่น
การปรับพื้นที่ขนาดกะทัดรัด:ไม่จำเป็นต้องมีพื้นที่ติดตั้งบัฟเฟอร์เพิ่มเติม (แบบสปริง) โครงสร้างแบบรวมได้รับการออกแบบสำหรับอุปกรณ์อัตโนมัติที่มีพื้นที่จำกัดหรือปลายแขนหุ่นยนต์ ช่วยให้สามารถบูรณาการเข้ากับสายการผลิตขนาดกะทัดรัดต่างๆ ได้อย่างราบรื่น
ข้อมูลจำเพาะที่สำคัญ:ตัวเลือกเส้นผ่านศูนย์กลาง: ถ้วยดูดสุญญากาศ Bellows รุ่นพ่นทราย ZP2-MB มีจำหน่ายในเส้นผ่านศูนย์กลางมาตรฐานหลายขนาด รวมถึง φ4มม. φ6มม. φ8มม. φ10มม. φ15มม. และ φ20มม.
การเลือกใช้วัสดุ:มีวัสดุหลายประเภทให้เลือกสรรเพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย รวมถึงยางไนไตรล์ (NBR โดยมี 'N' ในชื่อรุ่น) ยางซิลิโคน (มีเครื่องหมาย 'S') ยางโพลียูรีเทน ตลอดจนวัสดุพิเศษ เช่น ยางไนไตรล์นำไฟฟ้า และยางซิลิโคนนำไฟฟ้า (ทำเครื่องหมาย 'GS') วัสดุเหล่านี้ได้รับการออกแบบมาเพื่อให้มีคุณสมบัติป้องกันไฟฟ้าสถิตและทนทานต่อสภาพแวดล้อมทางเคมีที่เฉพาะเจาะจง
ตัวเลือกการเชื่อมต่อ:มีการเชื่อมต่อแบบเกลียวหลายแบบ รวมถึง A3 สำหรับเกลียวภายนอก M3×0.5 (ใช้งานได้กับถ้วยดูด φ4 มม.) และ A5/H5 สำหรับเกลียวภายนอก M5×0.8 (ใช้งานได้กับถ้วยดูด φ6 มม. φ8 มม. และถ้วยดูดขนาดใหญ่) บางรุ่นยังรองรับข้อต่อเกลียวภายใน B5 ช่วยให้สามารถใช้งานร่วมกับท่อสุญญากาศและอุปกรณ์เสริมแขนหุ่นยนต์ได้อย่างราบรื่น

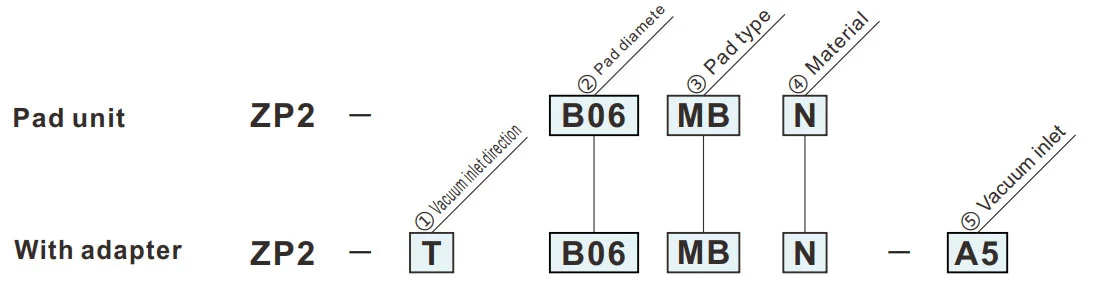

วิธีการสั่งซื้อ
- สำหรับการใช้งานที่ไม่มีที่ว่างสำหรับ บัฟเฟอร์ (แบบ สปริง )
- ชิ้นงานที่มีพื้นผิวดูดซับเอียง
| ทิศทางทางเข้าสูญญากาศ | |
| T | แนวตั้ง |
| 3.ประเภทแพด | |
| เอ็มบี | เครื่องเป่าลม |
|
⑤ ช่องทางเข้าสุญญากาศ
② เส้นผ่านศูนย์กลางของแพ้ด (มม.)
|
B04 | B06 | B08 | B10 | B15 | บี20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5(ตัวผู้) | ● | — | — | — | — | — |
| H5 | M5x0.8(ตัวผู้) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8 (ตัวเมีย) | — | ● | ● | — | — | — |
| ④วัสดุ | |
| N | เอ็นบีอาร์ |
| S | ยางซิลิโคน |
| U | ยางยูรีเทน |
| F | เอฟเคเอ็ม |
| จีเอ็น | NBR แบบนำไฟฟ้า |
| จีเอส | ยางซิลิโคนนำไฟฟ้า |
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
ขนาด(มิลลิเมตร)
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
เอ็มบี
เครื่องเป่าลม
B04
| แบบอย่าง | |||
|
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ พิมพ์ |
④ เบาะ มาเทเรีย |
|
| ZP2 | B02 | เอ็มบี |
N S U F จีเอ็น จีเอส |
| B04 | |||
| B06 | |||
| 08 | |||
รุ่นอ้างอิง: ZP2-B04MBS
ขนาดการติดตั้งอะแดปเตอร์
เอ็มบี
เครื่องเป่าลม
B06,B08
| แบบอย่าง | øA | øB | øC | øD | |||
|
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
|||||
| ZP2 | B06 | เอ็มบี |
N S U F จีเอ็น จีเอส |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
รุ่นอ้างอิง: ZP2-B06MBN
ขนาดการติดตั้งอะแดปเตอร์
เอ็มบี
เครื่องเป่าลม
บี10,บี15,บี20
| แบบอย่าง | øA | øB | øC | øD | øE | ของ | G | Y | |||
|
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
|||||||||
| ZP2 | B10 | เอ็มบี |
N S U F จีเอ็น จีเอส |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| บี20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
รุ่นสำหรับอ้างอิง: ZP2-B10MBN
ขนาดการติดตั้งอะแดปเตอร์
แผ่นที่ใช้งานได้: B10MB B15MB
แพดที่ใช้งานได้: B20MB
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
