การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

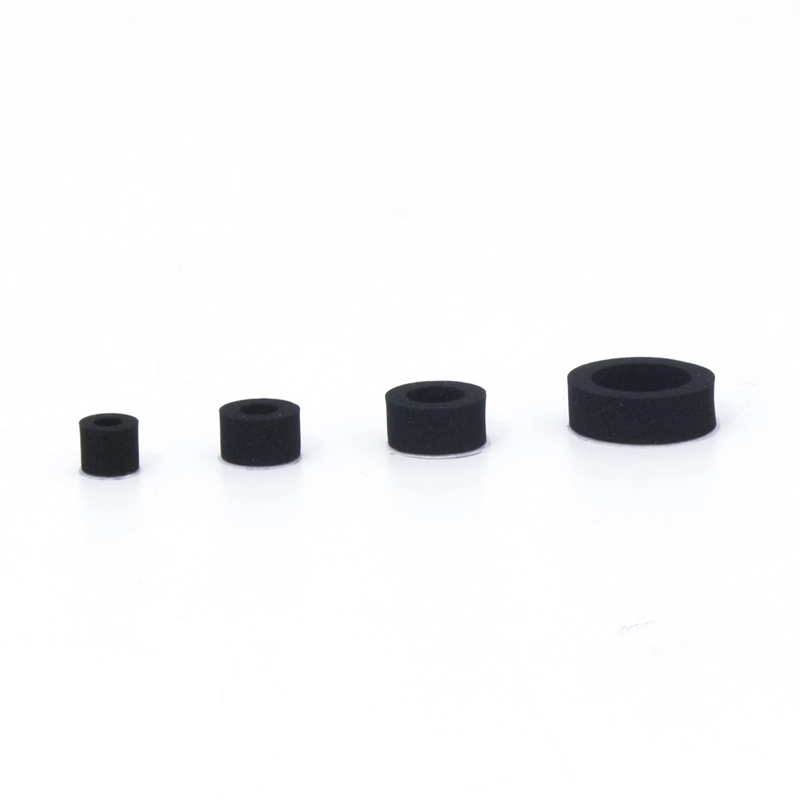

ฟองน้ำดูดสูญญากาศ ZP2
Commaelec ดำเนินการโรงงานผลิตของตนเองโดยใช้ยางคุณภาพสูง ซิลิโคน และวัสดุพิเศษต่างๆ (เช่น สารประกอบป้องกันไฟฟ้าสถิต) ในการผลิต เรามีข้อกำหนดขนาดที่หลากหลายให้เลือก ถ้วยดูดสูญญากาศฟองน้ำ ZP2 ใช้กันอย่างแพร่หลายในภาคการผลิตอุปกรณ์อิเล็กทรอนิกส์ ออกแบบมาโดยเฉพาะสำหรับการจัดการชิ้นงานที่ไม่เรียบ ซีรีส์นี้มีจำหน่ายในขนาดกะทัดรัดสี่ขนาด: φ6มม. φ8มม. φ10มม. และ φ15มม.
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์

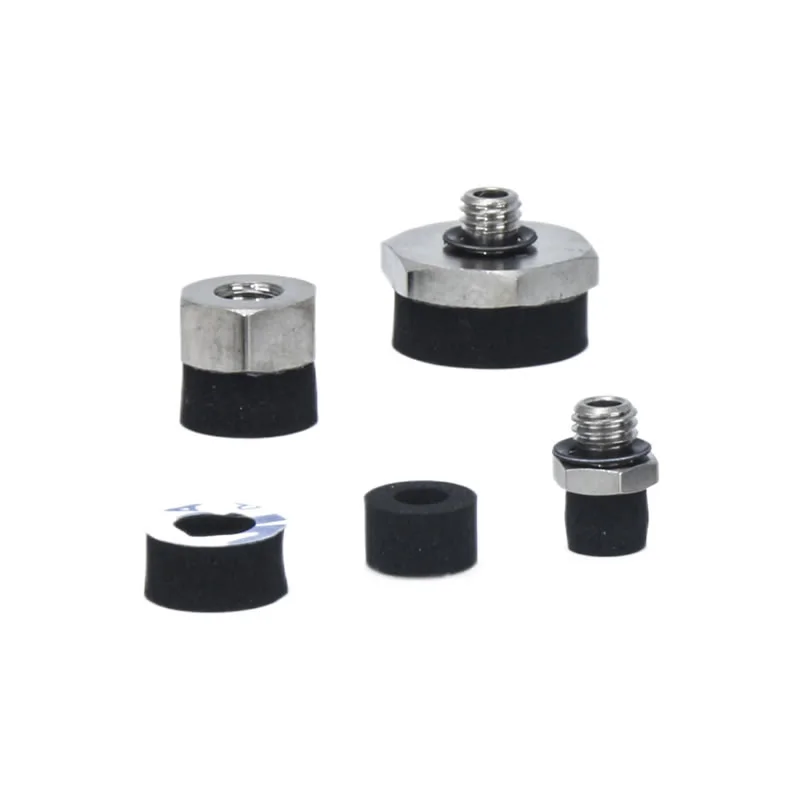

ฟองน้ำดูดสูญญากาศ ZP2
ชุดแผ่นยางดูดจับชิ้นงานฟองน้ำสุญญากาศ ZP2 Series
ซีรี่ส์ ZP2-T พร้อมแผ่นสูญญากาศฟองน้ำอะแดปเตอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
ถ้วยดูดสุญญากาศแบบฟองน้ำ ZP2 ได้รับการออกแบบมาเพื่อการจับยึดพื้นผิวที่ไม่เรียบ พื้นผิว หรือพื้นผิวที่ไม่เรียบอย่างมั่นคงในระบบอัตโนมัติ การออกแบบที่กะทัดรัดและยืดหยุ่นทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ การฉีดขึ้นรูป และอุตสาหกรรมโลหะขนาดเล็ก
คุณสมบัติที่สำคัญของถ้วยดูดสูญญากาศฟองน้ำ ZP2
วัสดุยืดหยุ่นสูง
ผลิตจากวัสดุฟองน้ำเนื้อนุ่มที่เข้าได้กับส่วนที่ยื่นออกมา รอยกด และพื้นผิวที่ขรุขระ
ช่วยให้จับได้อย่างนุ่มนวลแต่มั่นคงโดยไม่ทำลายส่วนประกอบที่บอบบาง
การปิดผนึกที่ดีเยี่ยม
อุดช่องว่างของพื้นผิวอย่างมีประสิทธิภาพเพื่อป้องกันการรั่วไหลของสุญญากาศ
คงพลังดูดที่สม่ำเสมอเพื่อการจัดการชิ้นงานที่ไม่เรียบที่เชื่อถือได้
ตัวเลือกที่หลากหลาย
เข้ากันได้กับแขนหุ่นยนต์และระบบการจัดการอัตโนมัติ
เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก แผงวงจร ชิ้นส่วนขึ้นรูป และชิ้นส่วนฮาร์ดแวร์
การออกแบบที่กะทัดรัด
โครงสร้างที่ประหยัดพื้นที่ช่วยให้สามารถบูรณาการเข้ากับสายการผลิตที่มีพื้นที่จำกัดได้
เหมาะสำหรับสถานีที่มีพื้นที่ติดตั้งจำกัด
แบบฟอร์มที่มีอยู่
มีให้เลือกทั้งแบบเรียบและแบบมีพื้นผิวเพื่อให้ตรงกับความต้องการพื้นผิวที่แตกต่างกัน
สามารถปรับให้เข้ากับการใช้งานระบบอัตโนมัติต่างๆ พร้อมความต้องการการจัดการที่แม่นยำ
ช่วงเส้นผ่านศูนย์กลาง
มีจำหน่ายในขนาด φ6 มม. φ8 มม. φ10 มม. และ φ15 มม
ให้ความยืดหยุ่นเพื่อให้เหมาะกับชิ้นงานขนาดเล็กและไม่สม่ำเสมอที่หลากหลาย
คำถามที่พบบ่อย
แผ่นฟองน้ำ ZP2 ใช้ทำอะไร?
ถ้วยดูดสูญญากาศแบบฟองน้ำ ZP2 เหมาะอย่างยิ่งสำหรับการจับชิ้นงานที่ไม่เรียบ มีพื้นผิว หรือไม่สม่ำเสมอในระบบอัตโนมัติ ซึ่งใช้กันทั่วไปในอุปกรณ์อิเล็กทรอนิกส์ การฉีดขึ้นรูป และการจัดการชิ้นส่วนโลหะขนาดเล็ก
มีขนาดและรูปร่างอะไรบ้าง?
มีเส้นผ่านศูนย์กลาง φ6 มม., φ8 มม., φ10 มม. และ φ15 มม. โดยมีรูปแบบแบนหรือพื้นผิว ออกแบบมาเพื่อการรวมขนาดกะทัดรัดเข้ากับแขนหุ่นยนต์และสายการผลิตอัตโนมัติ
ฉันควรเลือกขนาดที่เหมาะสมได้อย่างไร
เลือกถ้วยที่ตรงกับพื้นที่ผิวและน้ำหนักของชิ้นงาน เพื่อให้มั่นใจว่าหน้าสัมผัสสุญญากาศเพียงพอและเข้ากันได้กับระบบอัตโนมัติของคุณ
ความสามารถในการรับน้ำหนักโดยทั่วไปคืออะไร?
น้ำหนักบรรทุกขึ้นอยู่กับขนาดคัพ ประเภทพื้นผิว และแหล่งสุญญากาศ ถ้วยขนาดเล็กเหมาะกับชิ้นส่วนที่มีน้ำหนักเบา ในขณะที่ถ้วยขนาด φ15 มม. ขนาดใหญ่กว่าสามารถรองรับชิ้นส่วนที่หนักกว่าเล็กน้อยหรือไม่สม่ำเสมอได้
เมื่อไหร่ที่ฉันควรเปลี่ยนมัน?
เปลี่ยนถ้วยหากมองเห็นการสึกหรอ รอยแตก หรือการเสียรูป หรือหากการยึดเกาะของสุญญากาศไม่เสถียร เพื่อให้มั่นใจถึงการจัดการที่เชื่อถือได้และปลอดภัย

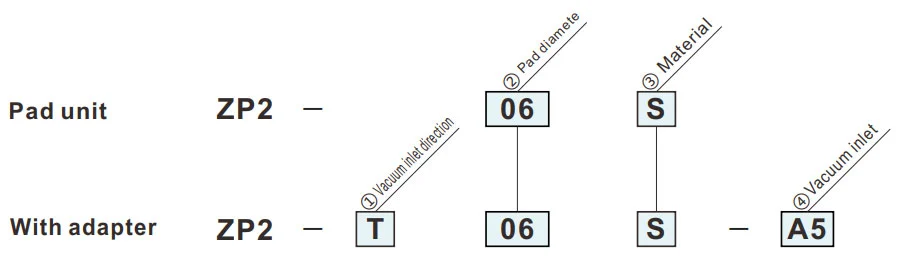

วิธีการสั่งซื้อ
- สำหรับการดูดซับชิ้นงานที่มีการกระแทก
| ทิศทางทางเข้าสูญญากาศ | |
| T | แนวตั้ง |
| ②เส้นผ่านศูนย์กลางของแพด(มม.) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| 3. วัสดุ | |
| S | ฟองน้ำCR (มีเทปสองหน้า) |
| ④ช่องทางเข้าสุญญากาศ | |
| A5 | M5x0.8 (ตัวผู้) |
| B5 | M5x0.8 (ตัวเมีย) |
ขนาด(มิลลิเมตร)
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
S
แผ่นฟองน้ำ
| แบบอย่าง | øA | øB | ||
|
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ วัสดุ |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
รุ่นสำหรับอ้างอิง: ZP2-06S
ขนาดการติดตั้งอะแดปเตอร์
|
แผ่นรองที่ใช้งานได้: 06S
|
แผ่นรองที่ใช้งานได้: 08S
|
|
แผ่นบังคับ: 10S
|
แผ่นบังคับ: 15S
|

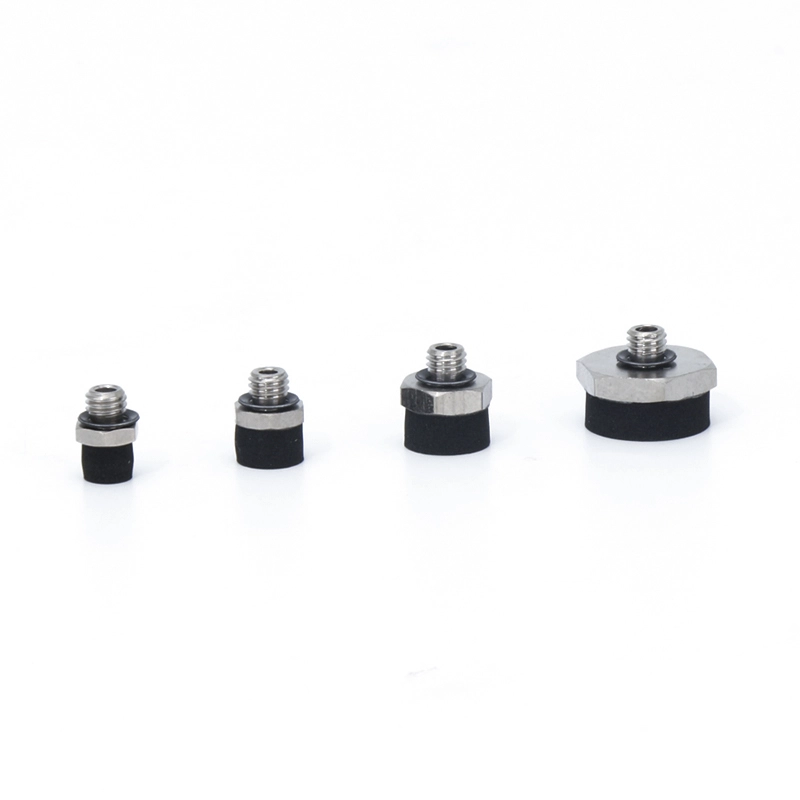

ZP2-T
แนวตั้ง
A5
| แบบอย่าง | øA | øB | øC | D | E | L | อะแดปเตอร์ | ||||
|
① เครื่องดูดฝุ่น ทางเข้า |
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ วัสดุ |
④ เครื่องดูดฝุ่น ทางเข้า |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | แซดพี2เอ-S02P |
| 08 | 8 | 4 | 2.5 | 8 | แซดพี2เอ-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | แซดพี2เอ-S04P | |||||
| 15 | 15 | 10 | 15 | แซดพี2เอ-S05P | |||||||
รุ่นสำหรับอ้างอิง: ZP2-T06S-A5

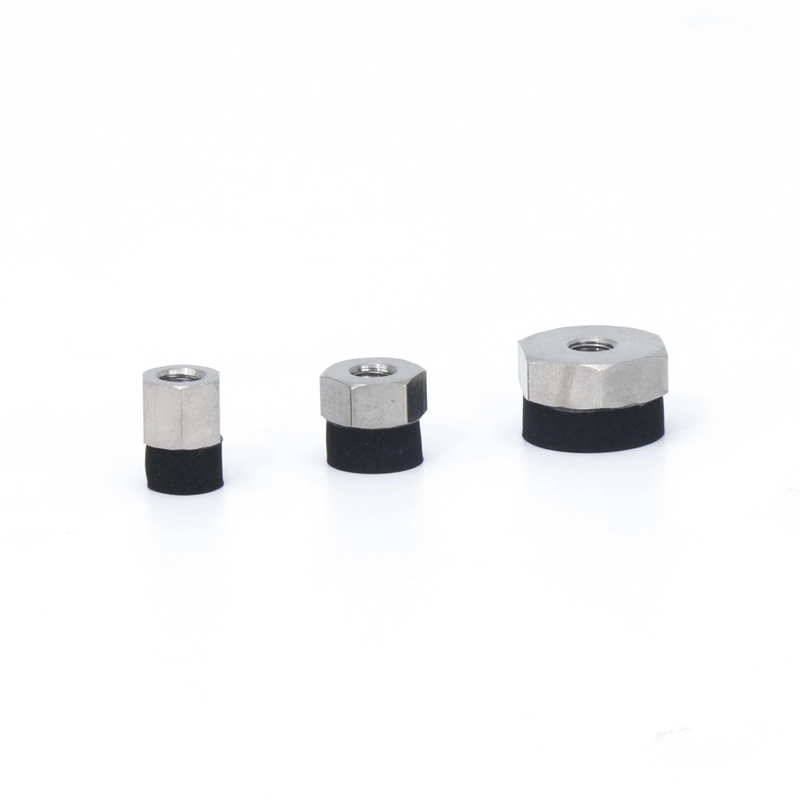

ZP2-T
แนวตั้ง
B5
| แบบอย่าง | øA | øB | øC | E | L | อะแดปเตอร์ | ||||
|
① เครื่องดูดฝุ่น ทิศทางทางเข้า |
② เบาะ เส้นผ่านศูนย์กลาง |
③ เบาะ วัสดุ |
④ เครื่องดูดฝุ่น ทางเข้า |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | แซดพี2เอ-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | แซดพี2เอ-S14 | ||||
| 15 | 15 | 10 | 15 | แซดพี2เอ-S15 | ||||||
รุ่นสำหรับอ้างอิง: ZP2-T06S-B5
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
