การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

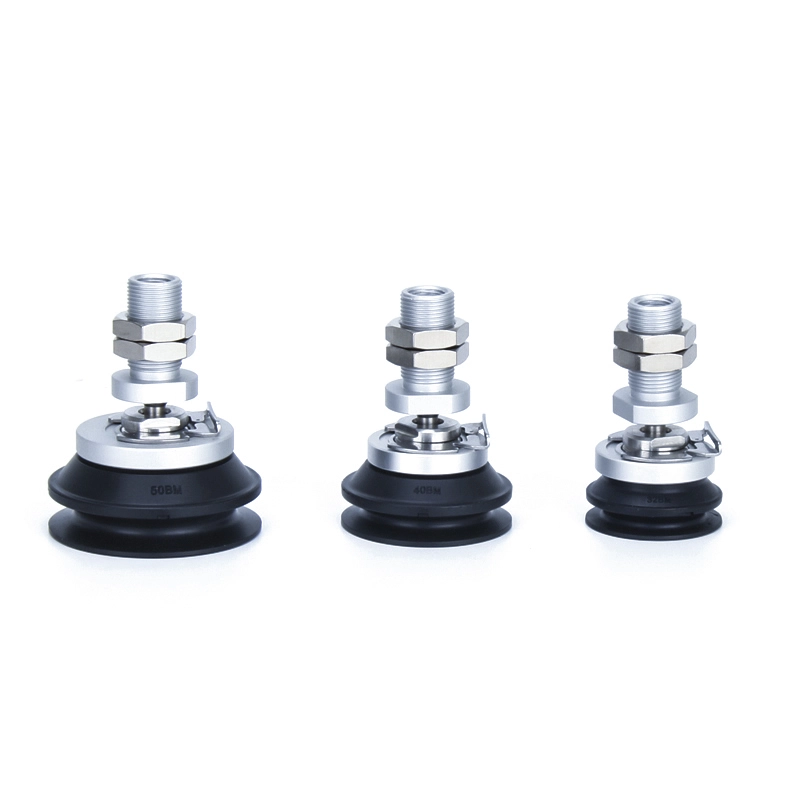

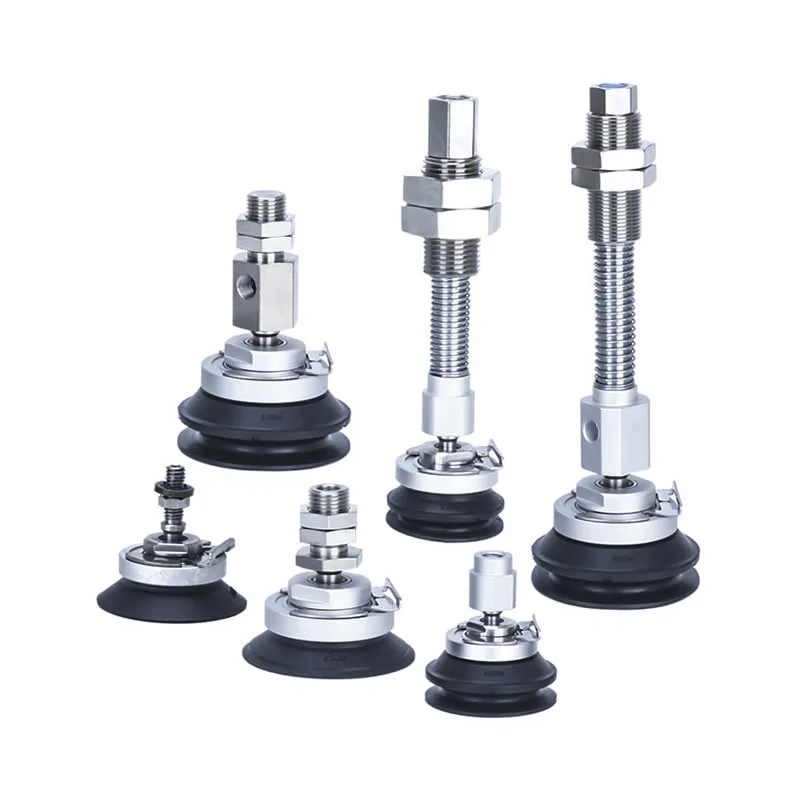

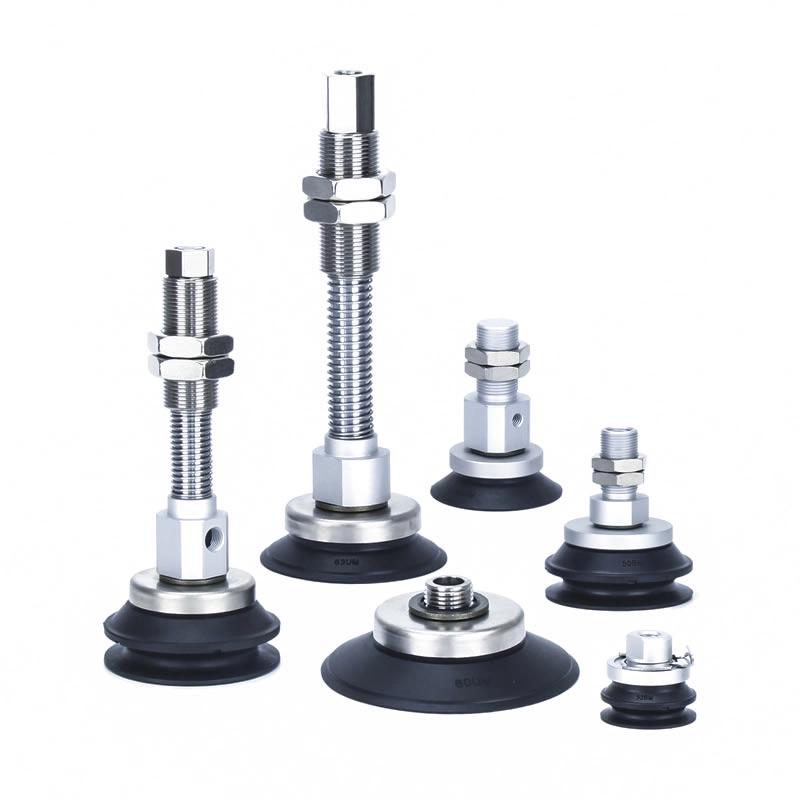

ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP3E
ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP3E จากจีน Commaelec นำเสนอโซลูชันที่ปรับแต่งตามความต้องการสำหรับการขนย้ายในพื้นที่ขนาดใหญ่ที่มีน้ำหนักมาก ด้วยการออกแบบพื้นผิวการซีลแบบร่องและข้อต่อลูกหมาก ทำให้มั่นใจได้ว่ามีการยึดเกาะที่มั่นคงบนวัสดุที่ไม่เรียบหรือมีรูพรุน เหมาะสำหรับแก้ว แผ่นโลหะ และบรรจุภัณฑ์ โดยให้ประสิทธิภาพที่ไม่เกิดรอยและเชื่อถือได้ในระบบอัตโนมัติ
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์
ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP3E
ซีรีส์ ZP3E-TF พร้อมอแดปเตอร์ ยางดูดจับชิ้นงานสุญญากาศ ชนิดข้อต่อลูกหมากที่มีความแข็งเกร็งสูง

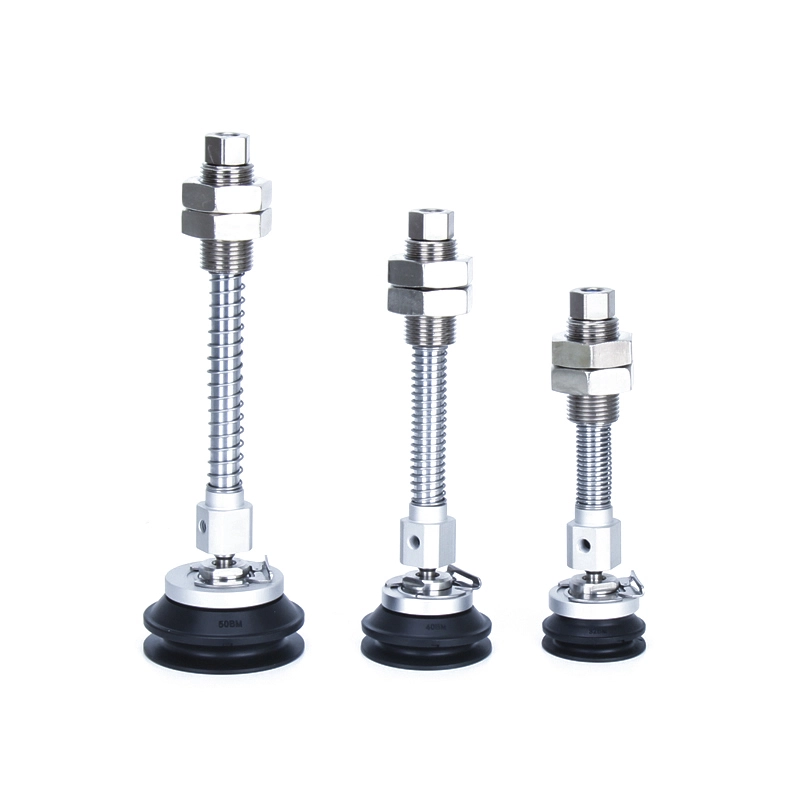

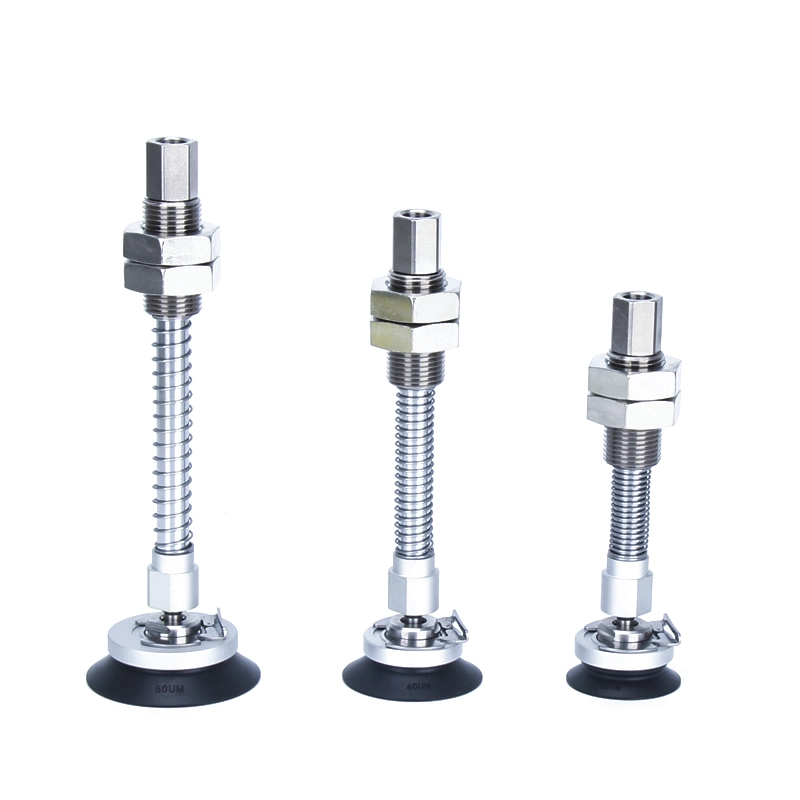

ซีรีส์ ZP3E-TF พร้อมแผ่นสูญญากาศชนิดข้อต่อบอลที่มีความแข็งเกร็งสูงบัฟเฟอร์

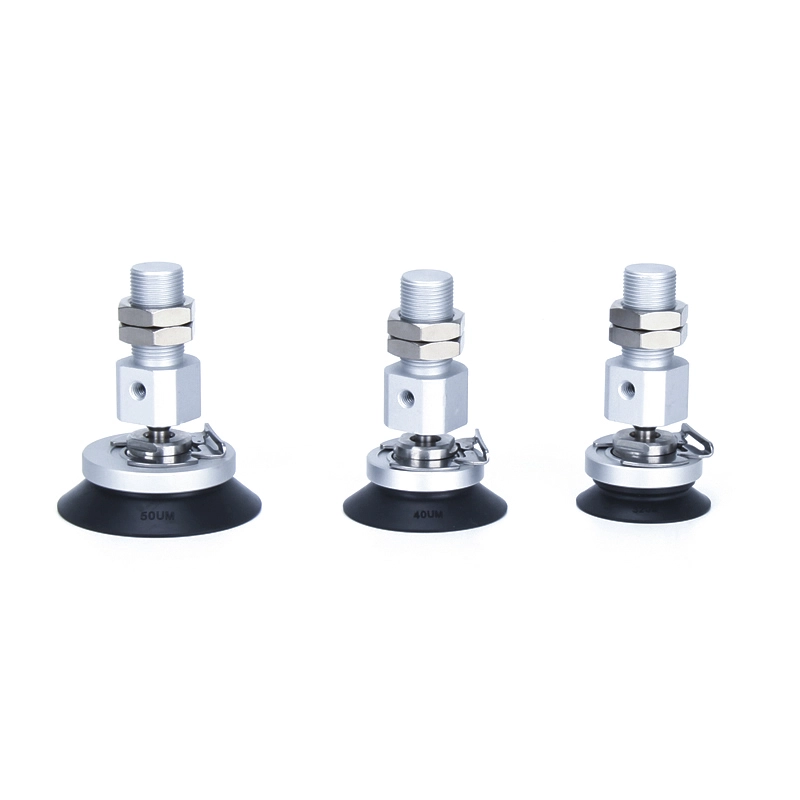

ซีรีส์ ZP3E-YF พร้อมอแดปเตอร์ แผ่นสูญญากาศ ชนิดข้อต่อลูกหมากที่มีความแข็งเกร็งสูง
ซีรีส์ ZP3E-YF พร้อมแผ่นสูญญากาศชนิดข้อต่อบอลที่มีความแข็งเกร็งสูงบัฟเฟอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP3E เป็นถ้วยดูดสุญญากาศเกรดอุตสาหกรรมที่ออกแบบมาโดยเฉพาะสำหรับการหยิบจับชิ้นงานที่มีน้ำหนักมาก ใหญ่ หรือพื้นผิวไม่สม่ำเสมอภายในระบบอัตโนมัติ
โครงสร้างที่มีความแข็งแกร่งสูงช่วยให้จับยึดวัสดุหนัก เช่น แก้ว แผ่นโลหะ และกระดาษแข็งได้อย่างมั่นคง
การออกแบบข้อต่อลูกหมากช่วยให้สามารถปรับมุมได้หลายมุม ช่วยให้ถ้วยสามารถปรับให้เข้ากับพื้นผิวที่เอียงหรือไม่สม่ำเสมอได้โดยอัตโนมัติ
พื้นผิวซีลแบบมีร่องช่วยเพิ่มความสามารถในการกักเก็บสุญญากาศ ทำให้มั่นใจในการดูดที่มีประสิทธิภาพแม้ในขณะที่จัดการกับวัสดุที่มีรูพรุน
ชุดผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในด้านต่างๆ เช่น ระบบอัตโนมัติของหุ่นยนต์ บรรจุภัณฑ์ การผลิตยานยนต์ และการแปรรูปแก้ว เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแรงจับ ความเสถียร และความยืดหยุ่นสูงมาก
คุณสมบัติที่สำคัญ
**มีความแข็งแกร่งและเสถียรภาพสูง**
ออกแบบมาโดยเฉพาะสำหรับชิ้นงานที่มีพื้นผิวขนาดใหญ่และงานหนัก เช่น แก้ว แผ่นโลหะ และกระดาษแข็ง ซีรี่ส์นี้มีช่วงเส้นผ่านศูนย์กลางตั้งแต่ 32 มม. ถึง 125 มม. พร้อมตัวเลือกสำหรับทั้งโครงสร้างชั้นเดียวและสองชั้น พื้นผิวมีพื้นผิวเป็นร่องซึ่งช่วยเพิ่มการกักเก็บสุญญากาศได้อย่างมีประสิทธิภาพ และรับประกันความเสถียรในการยึดเกาะ แม้ในขณะที่จับต้องวัสดุที่มีรูพรุน
**การทำงานของข้อต่อลูกหมาก**
ด้วยการผสมผสานโครงสร้างข้อต่อลูกหมากเข้าด้วยกัน ทำให้ตัวเครื่องสามารถปรับมุมได้หลายมุมอย่างยืดหยุ่น โดยจะชดเชยพื้นผิวชิ้นงานที่เอียงหรือไม่สม่ำเสมอโดยอัตโนมัติ เพื่อให้มั่นใจถึงประสิทธิภาพการซีลที่สม่ำเสมอและแรงดูดที่เชื่อถือได้ตลอดการดำเนินการจัดการแบบไดนามิก
**กลไกบัฟเฟอร์เสริม**
สามารถเพิ่มกลไกบัฟเฟอร์เสริมเพื่อดูดซับแรงกระแทกที่เกิดขึ้นเมื่อถ้วยดูดสัมผัสกับชิ้นงาน สิ่งนี้ช่วยปกป้องทั้งตัวถ้วยดูดและพื้นผิวของชิ้นงานที่มีความแม่นยำจากความเสียหายได้อย่างมีประสิทธิภาพ ในสภาพแวดล้อมการปั่นจักรยานความถี่สูง คุณสมบัตินี้ช่วยยืดอายุการใช้งานของอุปกรณ์และเพิ่มความทนทานโดยรวม
**ตัวเลือกวัสดุ**
ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP3E ผลิตขึ้นโดยใช้วัสดุยางและซิลิโคนคุณภาพสูง ให้ความสามารถในการซีลที่ดีเยี่ยมและทนต่อการสึกหรอ มีวัสดุป้องกันไฟฟ้าสถิตให้เลือกใช้ ทำให้เครื่องนี้เหมาะสำหรับใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์และสภาพแวดล้อมในห้องสะอาด นอกจากนี้ ยังสามารถจับคู่กับข้อต่อสแตนเลสเพื่อให้ตรงตามข้อกำหนดการใช้งานเฉพาะของการผลิตแบตเตอรี่ลิเธียมไอออนและสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
**การออกแบบที่ถอดออกได้**
ถ้วยดูดสุญญากาศข้อต่อลูกกลมที่มีความแข็งแกร่งสูง ZP3E มีโครงสร้างแบบโมดูลาร์ ช่วยให้การบำรุงรักษาตามปกติและการเปลี่ยนส่วนประกอบทำได้ง่าย สิ่งนี้ช่วยลดเวลาหยุดทำงานได้อย่างมีประสิทธิภาพและลดต้นทุนการดำเนินงานในระยะยาว นอกจากนี้ ตัวเลือกการกำหนดค่าที่ยืดหยุ่นยังช่วยให้สามารถบูรณาการเข้ากับระบบอัตโนมัติที่หลากหลายได้อย่างราบรื่น

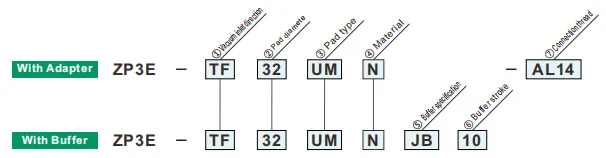

วิธีการสั่งซื้อ
| ทิศทางทางเข้าสูญญากาศ | |
| ทีเอฟ | แนวตั้ง |
| วายเอฟ | ด้านข้าง |
| ②เส้นผ่านศูนย์กลางของแพด(มม.) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤ข้อมูลจำเพาะของบัฟเฟอร์ | |
| เจบี | หมุนได้ (ทองเหลือง พร้อมบุชชิ่ง) |
| เจเอฟ | หมุนได้ (เหล็กกล้า พร้อมบุชชิ่ง) |
| 3.ประเภทแพด | |
| อืม | ชนิดแบนมีร่อง |
| บีเอ็ม | เครื่องเป่าลมแบบมีซี่โครงและร่อง |
| ④วัสดุ | |
| N | เอ็นบีอาร์ |
| S | ยางซิลิโคน |
| U | ยางยูรีเทน |
| F | เอฟเคเอ็ม |
| จีเอ็น | NBR แบบนำไฟฟ้า |
| จีเอส | ยางซิลิโคนนำไฟฟ้า |
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
| ⑥จังหวะบัฟเฟอร์ | |
| 10 | 10มม |
| 25 | 25มม |
| 30 | 30มม |
| 50 | 50มม |
| 75 | 75มม |
| 100 | 100มม |
| ⑦ช่องทางเข้าสุญญากาศ | ZP3E-T /แนวตั้ง | ZP3E-Y /ด้านข้าง | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| ด้ายชาย | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12x1.25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| อ16 | M16x1.5 | — | ● | — | ● | |
| หญิง | B8 | M8x1.25 | ● | — | ● | — |
| B12 | M12x1.75 | — | ● | — | ● | |
แรงปฏิกิริยาสปริง
| เส้นผ่านศูนย์กลางของแผ่น (มม.) |
แรงบิดในการขัน ±5% [N·m] | จังหวะบัฟเฟอร์ (มม.) | แรงปฏิกิริยาสปริง [N] | ||
| ทองเหลือง พร้อมบุชชิ่ง (JB) | เหล็กกล้า พร้อมบุชชิ่ง (JF) | ที่ 0 จังหวะ | เมื่อเต็มจังหวะ | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
