การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

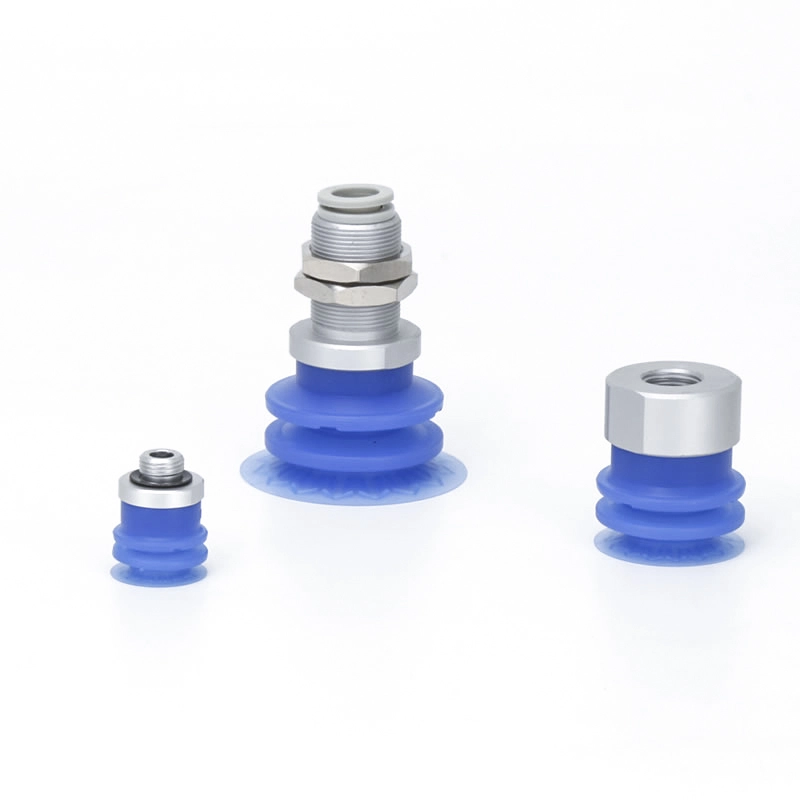

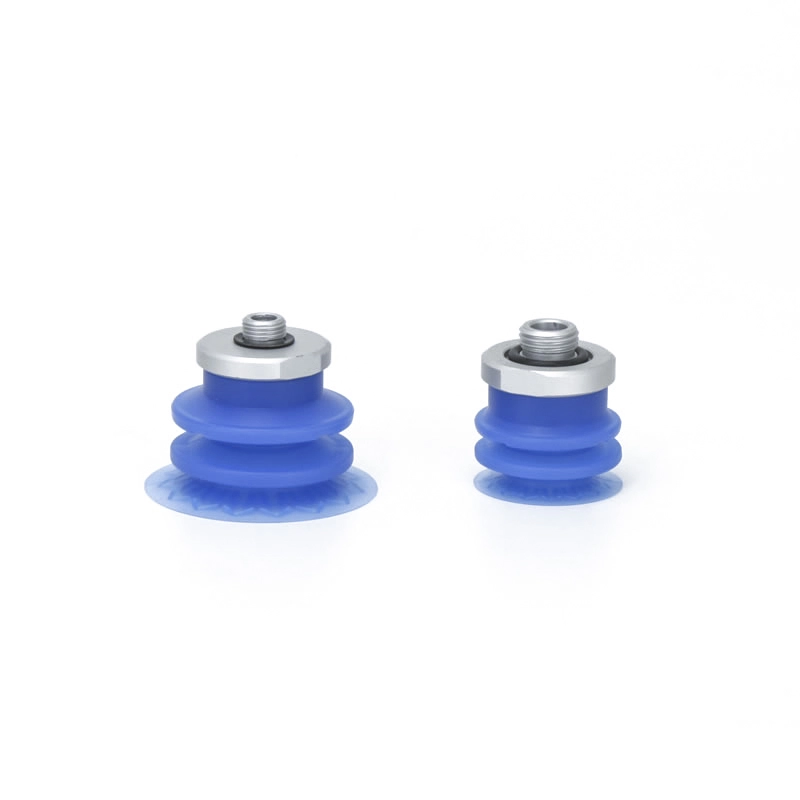

เครื่องสูบลม 2.5-stage Vacuum Vacuum Cups ZP3P-JT
ถ้วยดูดสุญญากาศ 2.5 ขั้นสำหรับเครื่องสูบลม ZP3P-JT มีความเชี่ยวชาญพิเศษในการหยิบจับวัสดุที่บาง ยืดหยุ่น และเปลี่ยนรูปได้ง่ายด้วยความแม่นยำสูง มีการใช้กันอย่างแพร่หลายในสายการบรรจุอัตโนมัติสำหรับอาหาร การแพทย์ และผลิตภัณฑ์อุปโภคบริโภค ช่วยให้จับถุงฟิล์ม แผ่นพลาสติก และบรรจุภัณฑ์แบบอ่อนได้อย่างมั่นคง ด้วยขอบซีลที่ยืดหยุ่นและวัสดุซิลิโคนที่ถูกสุขอนามัย ช่วยให้มั่นใจได้ถึงการยึดเกาะที่สม่ำเสมอ ลดการเสียรูป และสนับสนุนการทำงานที่สะอาดและมีประสิทธิภาพในสภาพแวดล้อมอัตโนมัติความเร็วสูง
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์
เครื่องสูบลม 2.5-stage Vacuum Vacuum Cups ZP3P-JT

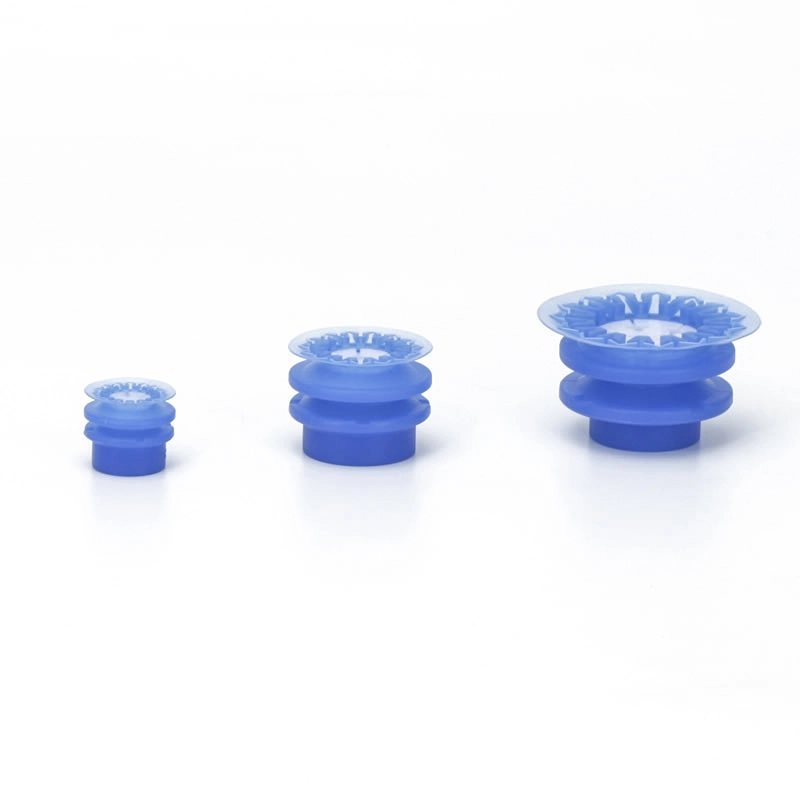

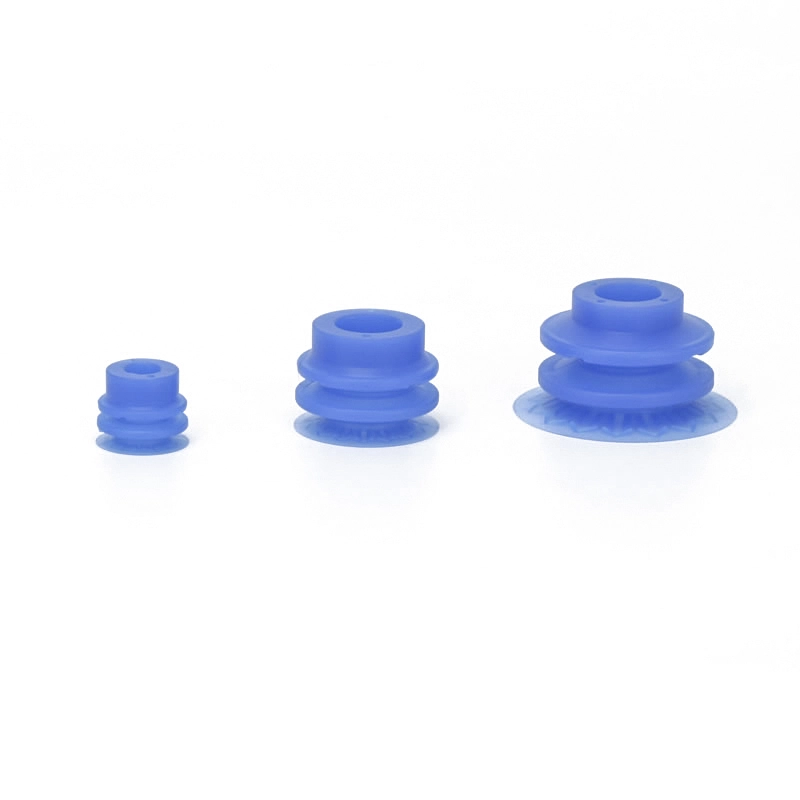

ชุดยางเบลโลว์ ZP3P Series ยางดูดจับชิ้นงานสุญญากาศ 2.5 สเตจ

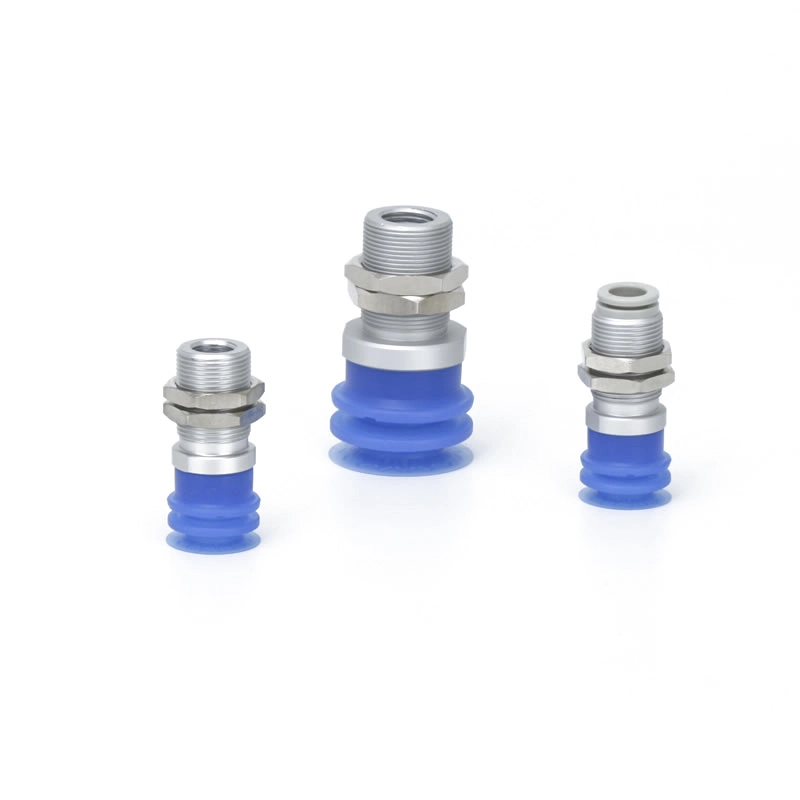

ซีรีส์ ZP3P-T พร้อมอแดปเตอร์ เบลโลว์ แผ่นสุญญากาศ 2.5 ขั้น
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
ข้อได้เปรียบที่สำคัญของถ้วยดูดสุญญากาศ 2.5 ขั้นที่เบลโลว์ ZP3P-JT
การปรับตัวและความยืดหยุ่นที่เหมาะสมที่สุด:โครงสร้างแบบเบลโลว์และกระโปรงที่ยืดหยุ่นสอดคล้องกับพื้นผิวฟิล์มที่ไม่เรียบหรือโค้ง ทำให้มั่นใจในการยึดเกาะที่มั่นคง
ผลการทำให้หมาด ๆ ที่ดีเยี่ยม:การออกแบบหีบเพลงดูดซับแรงสั่นสะเทือนระหว่างการทำงานด้วยความเร็วสูง ลดการเสียรูปของฟิล์ม
การชดเชยความสูง:ชั้นหลายชั้นช่วยให้สามารถจัดการฟิล์มที่มีความหนาต่างกันได้โดยไม่สูญเสียแรงดูด
ลดความเสียหาย/เครื่องหมาย:ซิลิโคนอ่อนนุ่มและขอบแบบพิเศษช่วยปกป้องบรรจุภัณฑ์ที่บอบบาง ป้องกันรอยยับ น้ำตา หรือรอยต่างๆ
การจัดการวัสดุที่หลากหลาย:เหมาะสำหรับฟิล์มบรรจุภัณฑ์อาหาร การแพทย์ และเครื่องสำอาง รวมถึงพลาสติกบางและแผ่นเอทิลีน
การออกแบบที่เรียบง่าย:การกำหนดค่าแบบชั้นเดียวหรือหลายชั้นช่วยให้สามารถติดตั้งและบูรณาการเข้ากับระบบหยิบและวางอัตโนมัติได้อย่างง่ายดาย
คำถามที่พบบ่อย
ซีรีส์ ZP3P-JT ใช้ทำอะไร?
ถ้วยดูดสุญญากาศ 2.5 ขั้นของ Bellows ZP3P-JT ใช้สำหรับการจัดการฟิล์มที่ยืดหยุ่นและวัสดุที่บางและเปลี่ยนรูปได้ มีการใช้กันอย่างแพร่หลายในบรรจุภัณฑ์อาหารและการแพทย์ รวมถึงถุงเครื่องดื่ม ถุงผง และบรรจุภัณฑ์ยา รวมถึงการคัดแยกทางลอจิสติกส์และการประมวลผลฟิล์มอัตโนมัติ
มีตัวเลือกในการลดการเสียรูปของถุงหรือไม่?
ใช่ ขอบซีลที่ยืดหยุ่นและโครงสร้างซี่โครงที่ได้รับการปรับปรุงช่วยกระจายแรงกดอย่างสม่ำเสมอ
ลดรอยยับ การรั่วไหล และการเสียรูประหว่างการหยิบจับ
คุณสมบัติหลักของถ้วยดูด ZP3P-JT คืออะไร?
ถ้วยดูดสุญญากาศ 2.5 สเตจของ Bellows ZP3P-JT มีโครงสร้าง 2.5 สเตจ ที่ให้การผสมผสานระหว่างความยืดหยุ่นและความสามารถในการดูดซับแรงกระแทก กระโปรงมีการออกแบบโครงเสริมความแข็งแรง เพิ่มประสิทธิภาพการปิดผนึกและความมั่นคงอย่างมีประสิทธิภาพ พื้นผิวดูดที่เรียบช่วยให้จับยึดวัสดุฟิล์มบางได้อย่างมั่นคง ในขณะที่ตัวเครื่องรองรับการเร่งความเร็วสูงสุด 4G ซึ่งช่วยลดการสั่นสะเทือนและการเสียรูปได้อย่างมีประสิทธิภาพ
เหมาะสำหรับการใช้งานที่มีความเร็วสูงหรือไม่?
ใช่ ออกแบบมาสำหรับสายการผลิตอัตโนมัติความเร็วสูง
ประสิทธิภาพที่เสถียรภายใต้การเร่งความเร็ว/การลดความเร็วอย่างรวดเร็ว (สูงสุด 4G)
เหมาะอย่างยิ่งสำหรับการดำเนินการหยิบและวางและบรรจุภัณฑ์อย่างรวดเร็ว

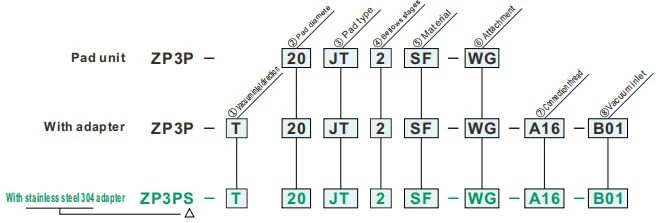

วิธีการสั่งซื้อ
- สำหรับการถ่ายโอนการดูดซับชิ้นงานด้วยบรรจุภัณฑ์ฟิล์มอ่อนที่มีความยืดหยุ่น
- กระโปรงฟิล์มบางและซี่โครงรูปทรงพิเศษ
- สิ่งที่แนบมาแบนเพื่อลดริ้วรอย
- แผ่นสีฟ้า ง่ายต่อการแยกแยะแผ่นสูญญากาศตามสีระหว่างการตรวจสอบการปนเปื้อน
ข้อมูลจำเพาะ
| ช่วงอุณหภูมิในการทำงาน | - 30 ~ 90 ℃ | |
| เบาะ | วัสดุ | ยางซิลิโคน |
| สี | สีฟ้า | |
| ความแข็ง (ฝั่ง A:±5°) | A40/ส | |
| เอกสารแนบ | วัสดุ | เรซินสังเคราะห์ / สเตนเลส |
| สี | สีขาว | |
| ทิศทางทางเข้าสูญญากาศ | |
| T | แนวตั้ง |
| ②แผ่นเส้นผ่านศูนย์กลาง (มม.) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 3.ประเภทแพด | |
| เจที | ประเภทเบลโลว์ |
| ④ขั้นสูบลม | |
| 2 | 2.5-เวที |
| ⑤วัสดุ | |
| เอสเอฟ | ยางซิลิโคน |
| ⑥เอกสารแนบ | |
| ไม่มี | โดยไม่ยึดติด |
| W | ติดรูขนาดใหญ่ |
| ดับบลิวเอฟ | สิ่งที่แนบมาแบบแบน |
| ดับเบิลยูเอ็ม | สิ่งที่แนบมาด้วยตาข่าย |
| WG | สิ่งที่แนบมามีรูพรุน |
| ⑦เธรดการเชื่อมต่อ | ⑧ช่องทางเข้าสุญญากาศ | เส้นผ่านศูนย์กลางของแผ่น | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | ไม่มี | - | ชาย ด้าย |
เอจี01 | G1/8 | ● | ● |
| เอจี02 | G1/4 | ● | ● | ||||
| เอจี03 | G3/8 | ● | ● | ||||
| เอจี04 | G1/2 | - | ● | ||||
| หญิง ด้าย |
บีจี01 | G1/8 | ● | - | |||
| บีจี02 | G1/4 | - | ● | ||||
| ชาย ด้าย |
A16 | M16x1.0 | หญิง ด้าย |
B01 | RC1/8 | ● | - |
| สัมผัสเดียว เหมาะสม |
08 | RC1/4 | ● | - | |||
| ก20 | M20x1.0 | หญิง ด้าย |
B02 | 8มม | - | ● | |
| สัมผัสเดียว เหมาะสม |
10 | 10มม | - | ● | |||
| เอกสารแนบ | W | ดับบลิวเอฟ | ดับเบิลยูเอ็ม | WG | |
| ภาพส่วนหนึ่ง |
|
|
|
|
|
| คำอธิบาย | ขนาดรูที่ขยายเพื่อให้แน่ใจว่ามีอัตราการดูดไหล ใช้งานร่วมกับปั๊มโบลเวอร์สุญญากาศ |
เพื่อลดเลือนริ้วรอย สำหรับชิ้นงานบางที่มีการเสียรูปน้อย ช่องดูดถูกปิดผนึกด้วยพื้นผิวเรียบเพื่อระงับการดูดชิ้นงาน จำกัดการเคลื่อนไหวของกระโปรงและลดความเสียหายต่อชิ้นงาน |
ป้องกันการแทรกซึมของสิ่งแปลกปลอมเข้าไปในท่อ ง่ายต่อการตรวจสอบการอุดตันและทำความสะอาดง่าย ลดความถี่ในการเปลี่ยนไส้กรองการดูด | - | |
| หมายเลขชิ้นส่วน | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
คู่มือการติดตั้ง
ดาวน์โหลด PDF
คำเตือน +ข้อควรระวัง (อ่านก่อนใช้งาน)
ดาวน์โหลด PDF
