How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

ผู้ผลิตถ้วยดูดสูญญากาศความแข็งแกร่งสูง ZP2 ในประเทศจีน

ถ้วยดูดสุญญากาศความแข็งแกร่งสูง ZP2

ในฐานะผู้ผลิตชั้นนำในจีน โรงงานของเราขอเสนอถ้วยดูดสุญญากาศความแข็งแกร่งสูงแบบกำหนดเอง ZP2 (Ø150-250มม.) สำหรับงานหนัก โดดเด่นด้วยการออกแบบวงสวิงสำหรับพื้นผิวเอียงและตัวเลือก NBR/ซิลิโคน/ป้องกันไฟฟ้าสถิต เครื่องมือที่ซัพพลายเออร์โดยตรงนี้รับประกันการดูดซับที่เสถียรและลดผลกระทบ

คำถามที่พบบ่อย

มีขนาดอะไรบ้าง?

ถ้วยดูดสุญญากาศความแข็งแกร่งสูง Commaelec ZP2 มีจำหน่ายในเส้นผ่านศูนย์กลางมาตรฐาน: φ40, φ50, φ63, φ80, φ100 และ φ125
ขนาดที่เล็กกว่า: เหมาะสำหรับชิ้นส่วนที่เบาหรือแม่นยำ
ขนาดที่ใหญ่ขึ้น: ให้แรงดูดที่แรงขึ้นสำหรับการใช้งานหนัก
โรงงาน Commaelec มีสต็อกสินค้าเป็นประจำและยังรองรับขนาดที่ปรับแต่งสำหรับโครงการเฉพาะอีกด้วย

ควรเปลี่ยนเมื่อใด?

แนะนำให้เปลี่ยนเมื่อ:
ริมฝีปากมีการสึกหรอ รอยแตก หรือการเสียรูป
แรงดูดไม่คงที่หรือลดลง
เกิดการรั่วไหลของอากาศบ่อยครั้งระหว่างการทำงาน
ในระบบอัตโนมัติรอบสูง การตรวจสอบอย่างสม่ำเสมอเป็นสิ่งสำคัญ Commaelec ใช้วัสดุคุณภาพสูง (NBR, ซิลิโคน, PU ฯลฯ) เพื่อยืดอายุการใช้งาน แต่การเปลี่ยนใหม่อย่างทันท่วงทีช่วยให้มั่นใจในความปลอดภัยและประสิทธิภาพ

พวกมันทำงานกับบัฟเฟอร์หรือไม่?

ใช่. ถ้วยดูดสูญญากาศที่มีความแข็งแกร่งสูง ZP2 สามารถติดตั้งกับตัวยึดแบบบัฟเฟอร์ (กันกระแทก)
ลดแรงกระแทกระหว่างการสัมผัสกับชิ้นงาน
ปกป้องพื้นผิวที่เปราะบาง เช่น กระจก หรือวัสดุเคลือบ
ปรับปรุงความแม่นยำของตำแหน่งในระบบอัตโนมัติ
Commaelec นำเสนอฉากยึดบัฟเฟอร์และอะแดปเตอร์ที่เข้ากันได้เพื่อการบูรณาการที่ยืดหยุ่น

การใช้งานทั่วไปมีอะไรบ้าง?

ถ้วยดูดเหล่านี้ใช้กันอย่างแพร่หลายใน:
แขนหุ่นยนต์และสายการผลิตอัตโนมัติ
การจัดการกับแผ่นโลหะ แผงกระจก และส่วนประกอบที่มีน้ำหนักมาก
พื้นผิวที่ไม่เรียบหรือเอียงเล็กน้อยซึ่งจำเป็นต้องยึดเกาะอย่างมั่นคง
อุตสาหกรรมแบตเตอรี่ลิเธียมและอิเล็กทรอนิกส์ (พร้อมอุปกรณ์เสริมสแตนเลส)

I. จุดแข็งหลัก

การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม

ก. ยาและอุตสาหกรรมการแพทย์

A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม

ก.2 สถานการณ์สำคัญ:

1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)

2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)

3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)

B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์

ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน

B.2 สถานการณ์สำคัญ:

1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)

2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)

3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)

ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์

ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น

ค.2 สถานการณ์สำคัญ:

4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)

5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)

6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)

ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์

ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก

ง.2 สถานการณ์สำคัญ:

1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)

2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)

E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า

จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก

จ.2 สถานการณ์สำคัญ:

1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)

2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)

ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ

ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):

1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)

ฉ.2 การพิมพ์และกระดาษ

1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)

ที่สาม สรุปตรรกะการปรับตัวหลัก

ลักษณะชิ้นงาน	โปรแกรมการปรับปิเปต	สถานการณ์อุตสาหกรรมที่สอดคล้องกัน
บาง/เปราะบาง/แม่นยำ	วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก	เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม
ของหนัก/ขนาดใหญ่	วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น	รถยนต์และแผงโลจิสติกส์
สุขภาพ/การป้องกันมลพิษ	อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย	ยาอาหาร
พื้นผิวนุ่ม/ไม่สม่ำเสมอ	วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้	การตกแต่งภายในรถยนต์อาหาร
ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์	ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน	สารกึ่งตัวนำอิเล็กทรอนิกส์

	②เส้นผ่านศูนย์กลางของแพด ➰ประเภทแพด(มม.)		150	200	250
	②เส้นผ่านศูนย์กลางของแพด ➰ประเภทแพด(มม.)		ø150	ø200	ø250
	HT	แบนบางมีซี่โครง	●	●	●
	HB	ประเภทเครื่องเป่าลม	●	-	-
⑦ช่องทางเข้าสุญญากาศ	B16	M16x1.5	●	●	-
⑦ช่องทางเข้าสุญญากาศ	B18	M18x1.5	●	●	●

⑥จังหวะบัฟเฟอร์
20	20มม
50	50มม

จังหวะบัฟเฟอร์ (มม.)	แรงปฏิกิริยาของสปริง[N]
	ที่ 0 จังหวะ	เมื่อเต็มจังหวะ
20	14.7	29.4
50	15.6

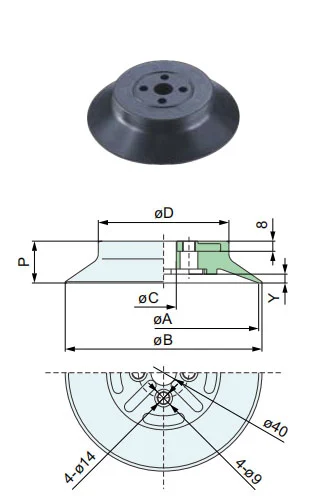

				øA	øB	øC	øD	P	Y
แบบอย่าง	②แผ่นเส้นผ่านศูนย์กลาง	3.ประเภทแพด	④วัสดุแผ่นรอง
ZP2	150	HT	NS	150	155	20	103	33	7
	200			200	205	13	140	36	13

แบบอย่าง	②แผ่นเส้นผ่านศูนย์กลาง	3.ประเภทแพด	④วัสดุแผ่นรอง
ZP2	250	HT	NS

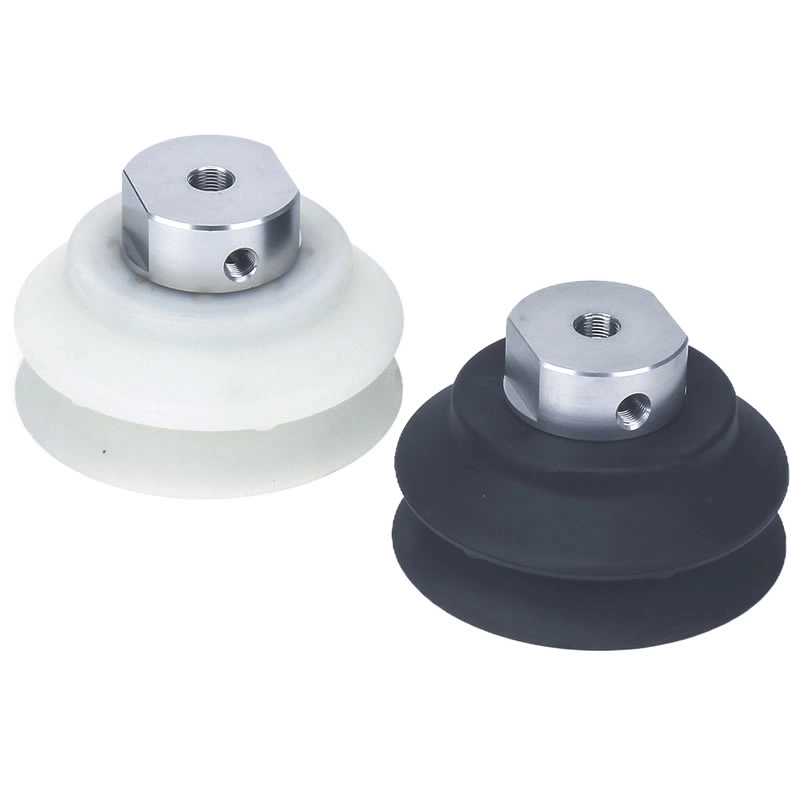

ถ้วยดูดสุญญากาศความแข็งแกร่งสูง ZP2

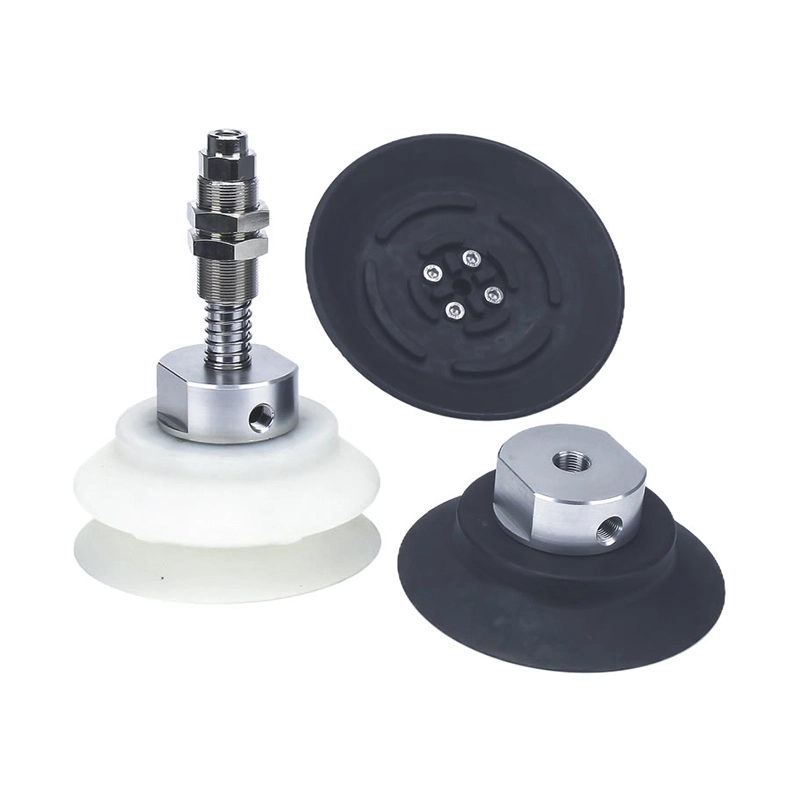

ถ้วยดูดสุญญากาศความแข็งแกร่งสูง ZP2

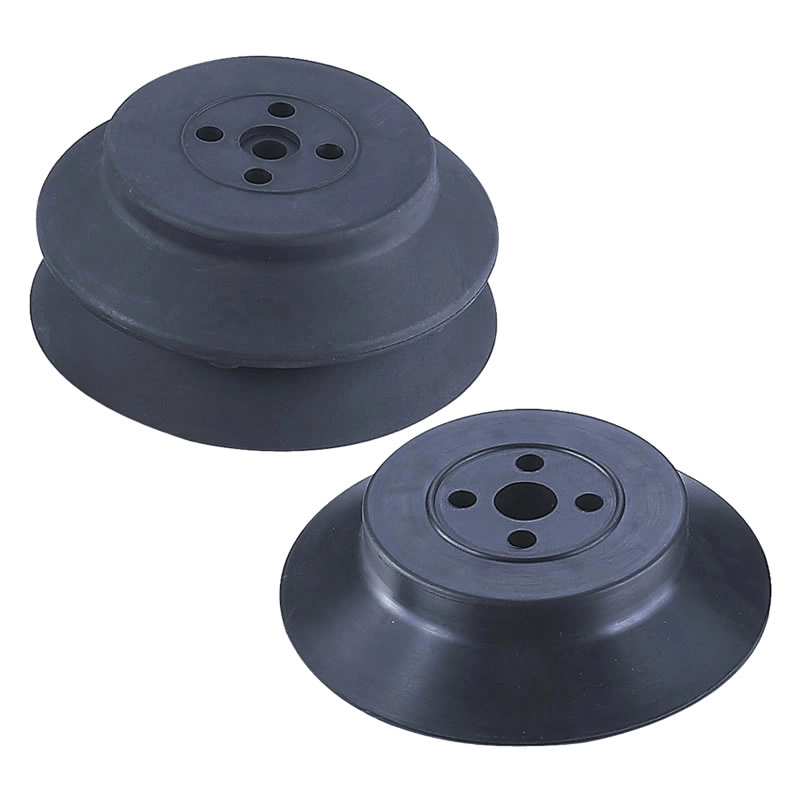

ชุดแพ้ดสำหรับงานหนักซีรีส์ ZP2

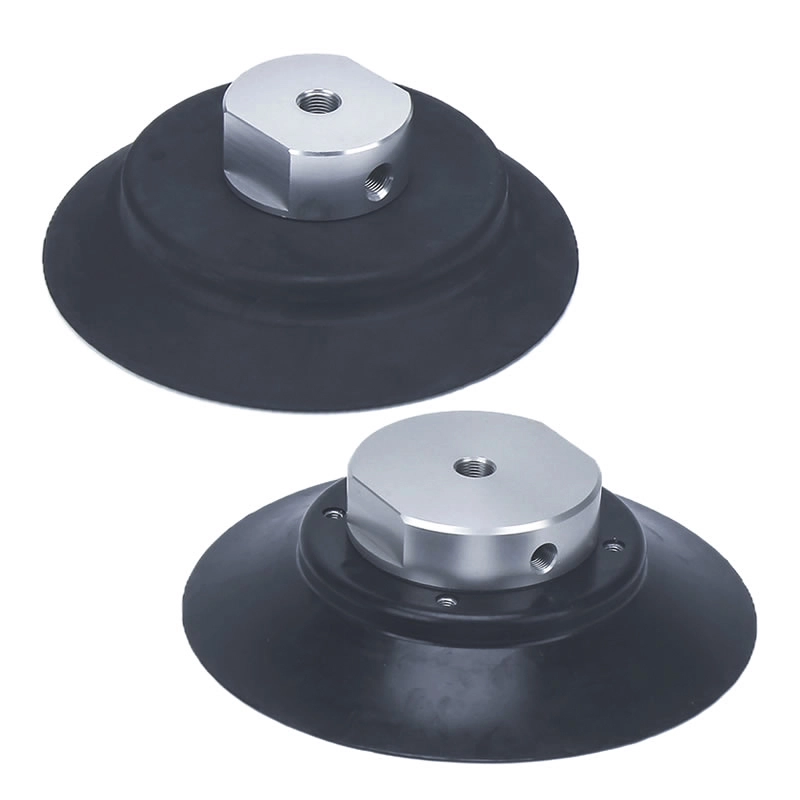

ซีรีส์ ZP2-T งานหนักพร้อมแผ่นสูญญากาศอะแดปเตอร์

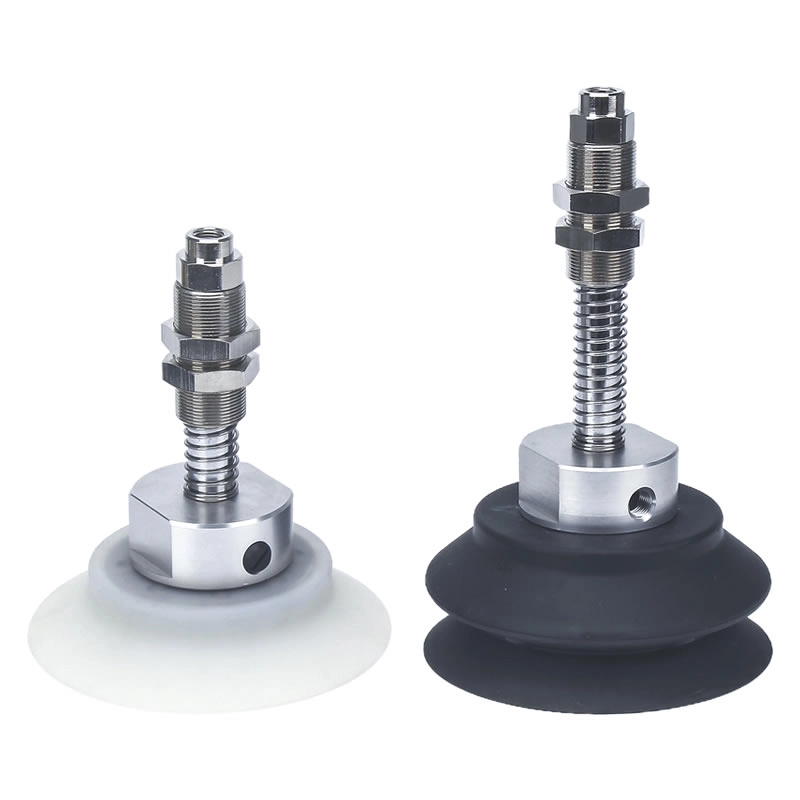

ซีรีส์ ZP2-T งานหนักพร้อมแผ่นสูญญากาศบัฟเฟอร์

คำถามที่พบบ่อย

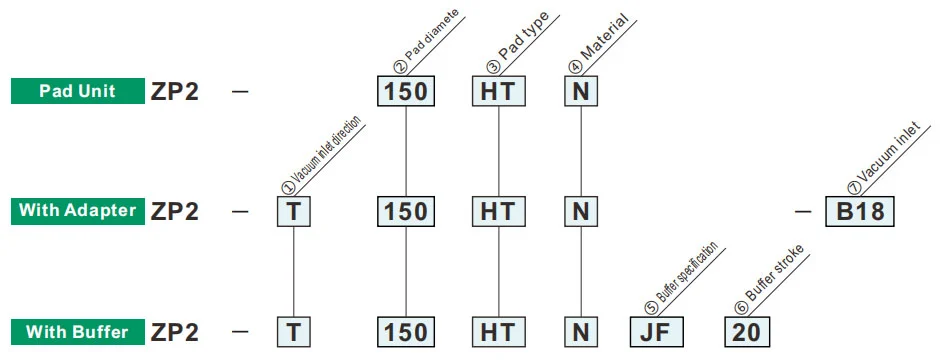

วิธีการสั่งซื้อ

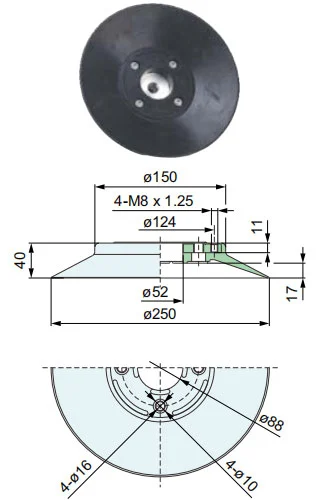

ขนาด(มิลลิเมตร)

วัสดุและลักษณะของแพ้ด

โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ

ทิศทางทางเข้าสูญญากาศ
T	แนวตั้ง

⑤ข้อมูลจำเพาะของบัฟเฟอร์
เจเอฟ	หมุนได้ (เหล็กกล้า พร้อม บุชชิ่ง)

④วัสดุ
N	เอ็นบีอาร์
S	ยางซิลิโคน
