How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

ประเทศจีนผู้ผลิตถ้วยดูดสุญญากาศชนิดสั้นขั้นสูง ZP2-MU

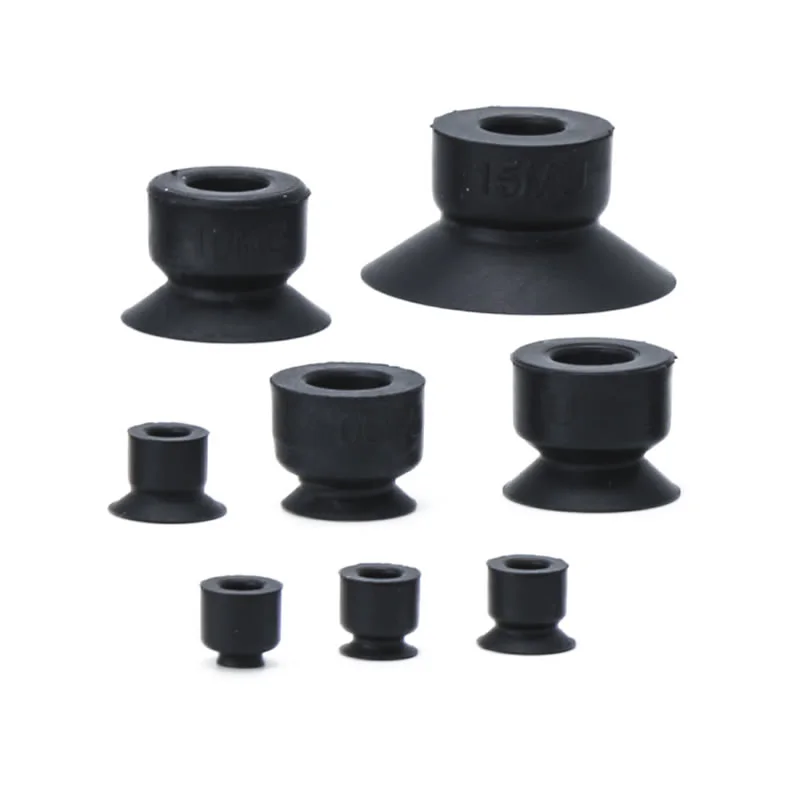

ถ้วยดูดสุญญากาศ ชนิดสั้นZP2-MU

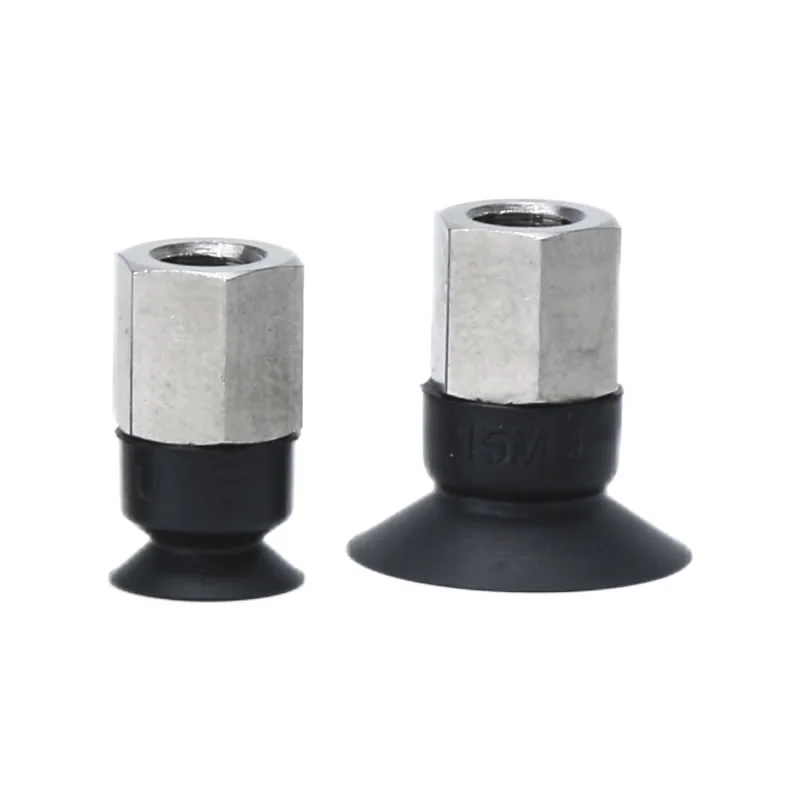

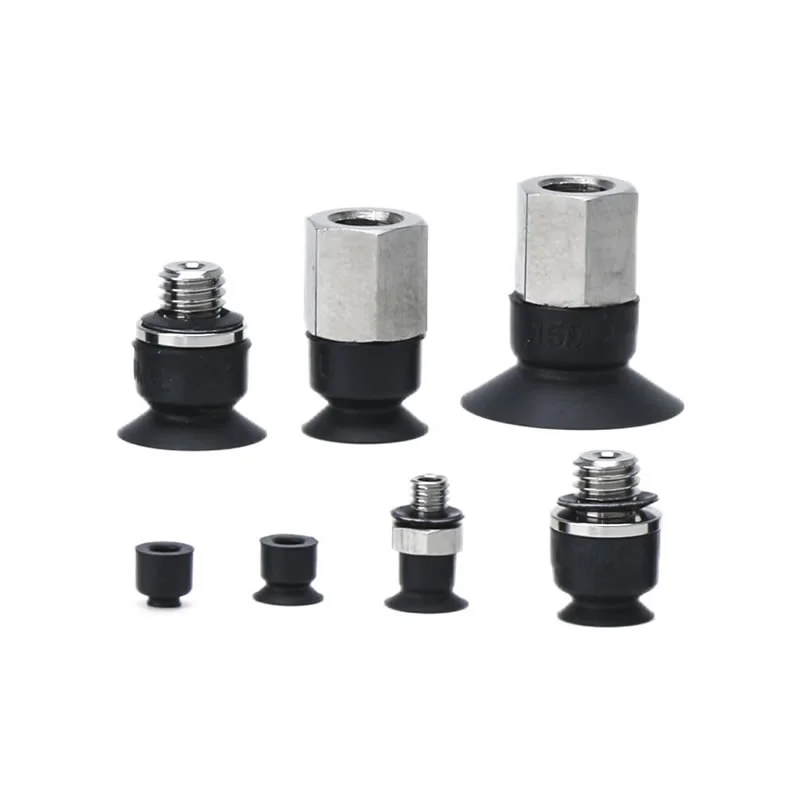

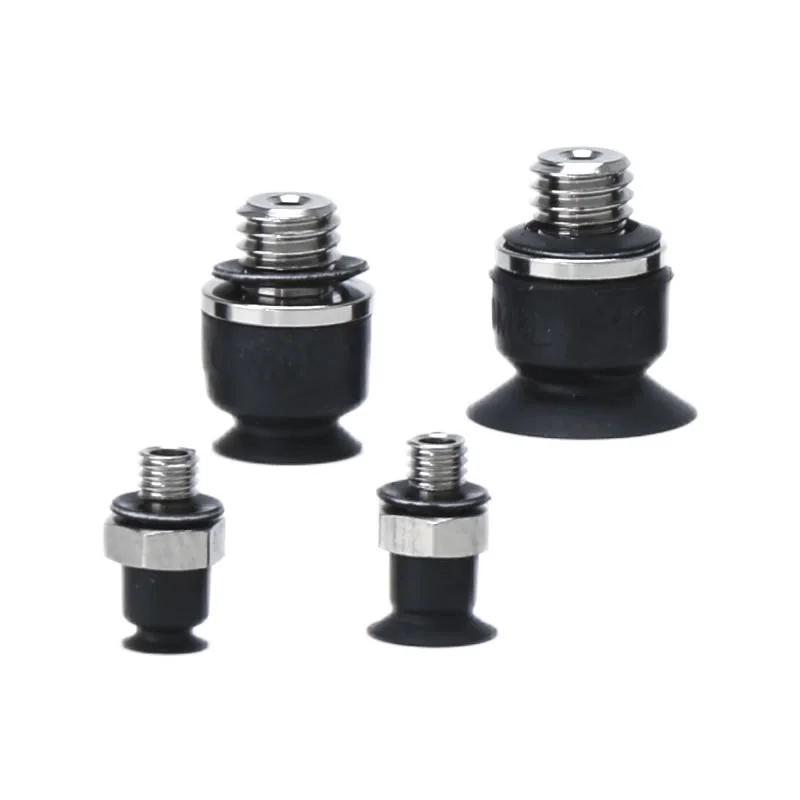

ในฐานะผู้ผลิตชั้นนำในจีน โรงงานของเราขอเสนอถ้วยดูดสุญญากาศชนิดสั้นแบบกำหนดเอง ZP2-MU (ø2-15มม.) โดดเด่นด้วยทรงต่ำสำหรับพื้นที่แคบและซิลิโคนป้องกันไฟฟ้าสถิต การใช้ซิลิโคนนำเข้า NBR และวัสดุป้องกันไฟฟ้าสถิต รวมกับส่วนประกอบที่เป็นสแตนเลสทั้งหมด ผลิตภัณฑ์นี้จึงเหมาะสำหรับใช้ในอุตสาหกรรมแบตเตอรี่ลิเธียมและเซมิคอนดักเตอร์

คำถามที่พบบ่อย

ประเภท "MU" ใน ZP2 คืออะไร?

ประเภท "MU" หมายถึงการออกแบบขนาดเล็กกะทัดรัดเป็นพิเศษ (ไมโคร) ภายในซีรีส์ ZP2
เส้นผ่านศูนย์กลางเล็กมาก (φ2–φ15) เพื่อการจัดการที่แม่นยำ
โครงสร้างต่ำสำหรับพื้นที่ติดตั้งที่จำกัด
ปรับให้เหมาะสมสำหรับชิ้นงานขนาดเล็กและน้ำหนักเบา
Commaelec ผลิตถ้วยดูดสุญญากาศชนิดสั้น ZP2-MU ที่มีความแม่นยำด้านขนาดที่มั่นคง รับประกันประสิทธิภาพที่สม่ำเสมอในระบบที่มีความแม่นยำสูง

ประโยชน์หลักของ ZP2-MU คืออะไร?

ขนาดกะทัดรัด: เหมาะสำหรับเค้าโครงที่หนาแน่นและพื้นที่จำกัด
การดูดซับที่เสถียร: การออกแบบที่แบนราบช่วยให้มั่นใจได้ถึงการปิดผนึกชิ้นส่วนขนาดเล็กที่เชื่อถือได้
การจัดการที่แม่นยำ: ลดการเสียรูประหว่างการหยิบและวาง
ความยืดหยุ่นของวัสดุ: มีตัวเลือก NBR, ซิลิโคน และป้องกันไฟฟ้าสถิต
ความสม่ำเสมอสูง: การผลิตที่ได้รับการควบคุมของ Commaelec ช่วยให้มั่นใจได้ถึงคุณภาพที่สม่ำเสมอในการใช้งานจำนวนมาก

มีแอพพลิเคชั่นอะไรบ้าง?

อุตสาหกรรมอิเล็กทรอนิกส์: ชิป ชิ้นส่วนขนาดเล็ก การจัดการ PCB (มีตัวเลือกป้องกันไฟฟ้าสถิต)
สายการประกอบที่แม่นยำ: ชิ้นส่วนพลาสติกหรือโลหะขนาดเล็ก
ระบบบรรจุภัณฑ์อัตโนมัติ: สินค้าน้ำหนักเบาและการดำเนินการรอบที่รวดเร็ว
การจัดการส่วนประกอบขนาดเล็ก: พื้นที่และความแม่นยำเป็นสิ่งสำคัญ

I. จุดแข็งหลัก

การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม

ก. ยาและอุตสาหกรรมการแพทย์

A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม

ก.2 สถานการณ์สำคัญ:

1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)

2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)

3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)

B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์

ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน

B.2 สถานการณ์สำคัญ:

1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)

2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)

3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)

ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์

ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น

ค.2 สถานการณ์สำคัญ:

4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)

5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)

6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)

ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์

ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก

ง.2 สถานการณ์สำคัญ:

1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)

2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)

E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า

จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก

จ.2 สถานการณ์สำคัญ:

1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)

2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)

ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ

ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):

1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)

ฉ.2 การพิมพ์และกระดาษ

1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)

ที่สาม สรุปตรรกะการปรับตัวหลัก

ลักษณะชิ้นงาน	โปรแกรมการปรับปิเปต	สถานการณ์อุตสาหกรรมที่สอดคล้องกัน
บาง/เปราะบาง/แม่นยำ	วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก	เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม
ของหนัก/ขนาดใหญ่	วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น	รถยนต์และแผงโลจิสติกส์
สุขภาพ/การป้องกันมลพิษ	อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย	ยาอาหาร
พื้นผิวนุ่ม/ไม่สม่ำเสมอ	วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้	การตกแต่งภายในรถยนต์อาหาร
ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์	ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน	สารกึ่งตัวนำอิเล็กทรอนิกส์

⑤ ช่องทางเข้าสุญญากาศ ② เส้นผ่านศูนย์กลางของแพ้ด (มม.)		B02	B035	B04	B05	B06	B08	B10	B15
⑤ ช่องทางเข้าสุญญากาศ ② เส้นผ่านศูนย์กลางของแพ้ด (มม.)		ø2	ø3.5	ø4	ø5	ø6	ø8	ø10	ø15
A3	M3x0.5 (ตัวผู้)	●	●	●	●	—	—	—	—
H5	M5x0.8 (ตัวผู้)	—	—	—	—	●	●	●	●
B5	M5x0.8 (ตัวเมีย)	—	—	—	—	●	●	●	●

④วัสดุ
N	เอ็นบีอาร์
S	ยางซิลิโคน
U	ยางยูรีเทน
F	เอฟเคเอ็ม
จีเอ็น	NBR แบบนำไฟฟ้า
จีเอส	ยางซิลิโคนนำไฟฟ้า

แบบอย่าง				øA	øB	øC	D	øE	ของ	โอเค	H	Y
	② เบาะ เส้นผ่านศูนย์กลาง	③ เบาะ พิมพ์	④ เบาะ มาเทเรีย
ZP2	B02	หมู่	N S U F จีเอ็น จีเอส	2	2.4	4	4	1	3	2	2.5	0.5
	B035			3.5	3.8
	B04			4	4.8			1.4				0.8
	B05			5	5.8
	B06			6	6.7	7.5	6.5	2	6	4	4	0.8
	B08			8	8.8	8	7					1.2
	B10			10	10.6
	B15			15	15.6	9	8					2

แบบอย่าง						øA	øB	C	D	อะแดปเตอร์
	① เครื่องดูดฝุ่น ทางเข้า ทิศทาง	② เบาะ เส้นผ่านศูนย์กลาง	③ เบาะ พิมพ์	④ เบาะ วัสดุ	⑤ เครื่องดูดฝุ่น ทางเข้า
ZP2	T	B02	หมู่	N S U F จีเอ็น จีเอส	A3	2	2.4	—	—	แซดพี2เอ-เอ็ม01พี
		B035				3.5	3.8
		B04				4	4.8
		B05				5	5.8
		B06			H5	6	6.7	11.5	8	แซดพี2เอ-เอ็ม02พี
		B08				8	8.8	12	8.5
		B10				10	10.6
		B15				15	15.6	13	9.5

แบบอย่าง						øA	øB	C	D	อะแดปเตอร์
	① เครื่องดูดฝุ่น ทางเข้า	② เบาะ เส้นผ่านศูนย์กลาง	③ เบาะ พิมพ์	④ เบาะ วัสดุ	⑤ เครื่องดูดฝุ่น ทางเข้า
ZP2	T	B06	หมู่	N S U F จีเอ็น จีเอส	B5	6	6.7	14.5	6.5	ZP2A-M04
		B08				8	8.8	15	7
		B10				10	10.6
		B15				15	15.6	16	8

ถ้วยดูดสุญญากาศ ชนิดสั้นZP2-MU

ถ้วยดูดสุญญากาศแบบสั้น ZP2-EU

ชุดยางดูดจับชิ้นงานสุญญากาศ ชนิดสั้น ZP2 Series

ซีรีส์ ZP2-T พร้อมอแดปเตอร์ ยางดูดจับชิ้นงานสุญญากาศ ชนิดสั้น

คุณสมบัติผลิตภัณฑ์:

ข้อมูลจำเพาะ:

วัสดุ:

ตัวเลือกการเชื่อมต่อ:

คำถามที่พบบ่อย

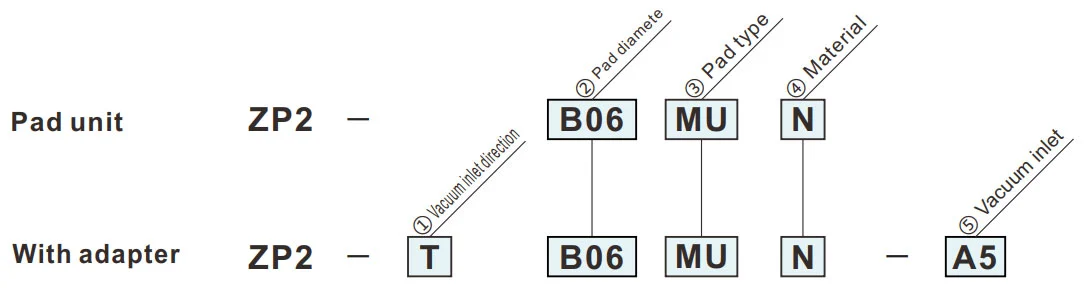

วิธีการสั่งซื้อ

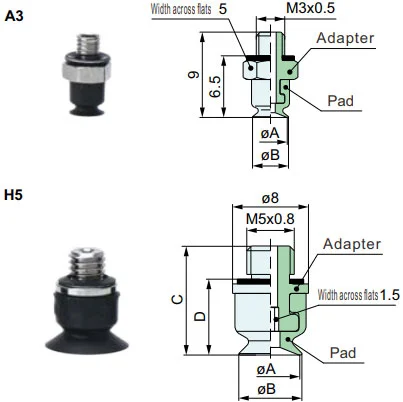

ขนาด(มิลลิเมตร)

วัสดุและลักษณะของแพ้ด

โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ

ทิศทางทางเข้าสูญญากาศ
T	แนวตั้ง

3.ประเภทแพด
หมู่	ชนิดแบน
