การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)
ถ้วยดูดสุญญากาศทรงรี ZP2
ในฐานะผู้ผลิตชั้นนำในจีน โรงงานของเราขอเสนอถ้วยดูดสุญญากาศทรงวงรี ZP2 แบบกำหนดเองสำหรับชิ้นงานเรียวในพื้นที่จำกัด มีจำหน่ายในข้อมูลจำเพาะ 12 แบบ (เช่น 3.5×7 ถึง 8×30 มม.) โซลูชันที่ซัพพลายเออร์โดยตรงนี้รับประกันแรงกดที่สม่ำเสมอและความมั่นคงในการยึดเกาะ ด้วยบัฟเฟอร์เสริมขนาด 6-50 มม. และวัสดุป้องกันไฟฟ้าสถิต จึงเหมาะอย่างยิ่งสำหรับ PCB, แบตเตอรี่ และสายการผลิตบรรจุภัณฑ์ความเร็วสูง
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์

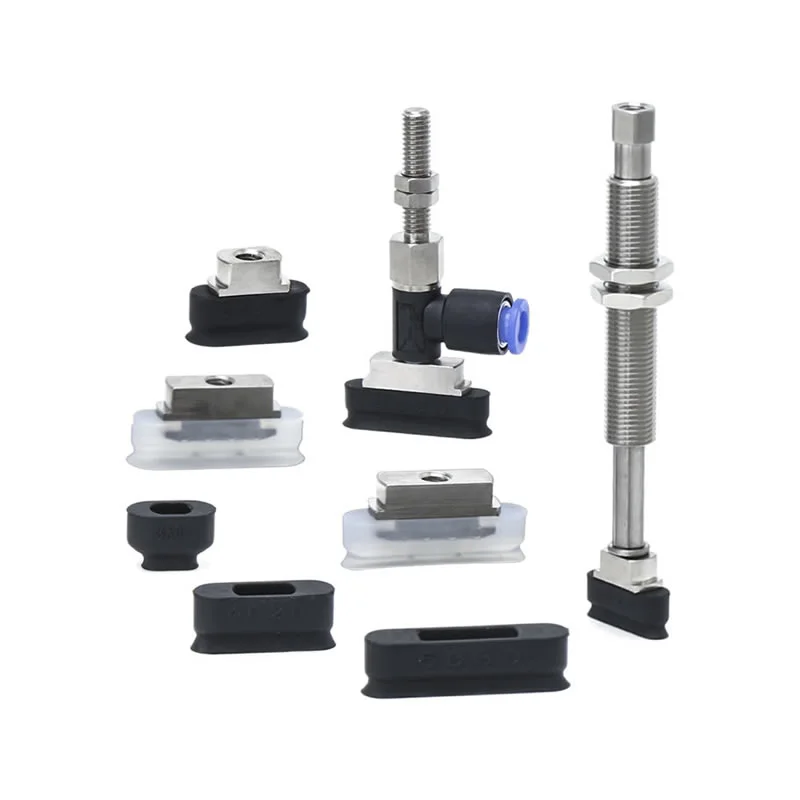

ถ้วยดูดสุญญากาศทรงรี ZP2

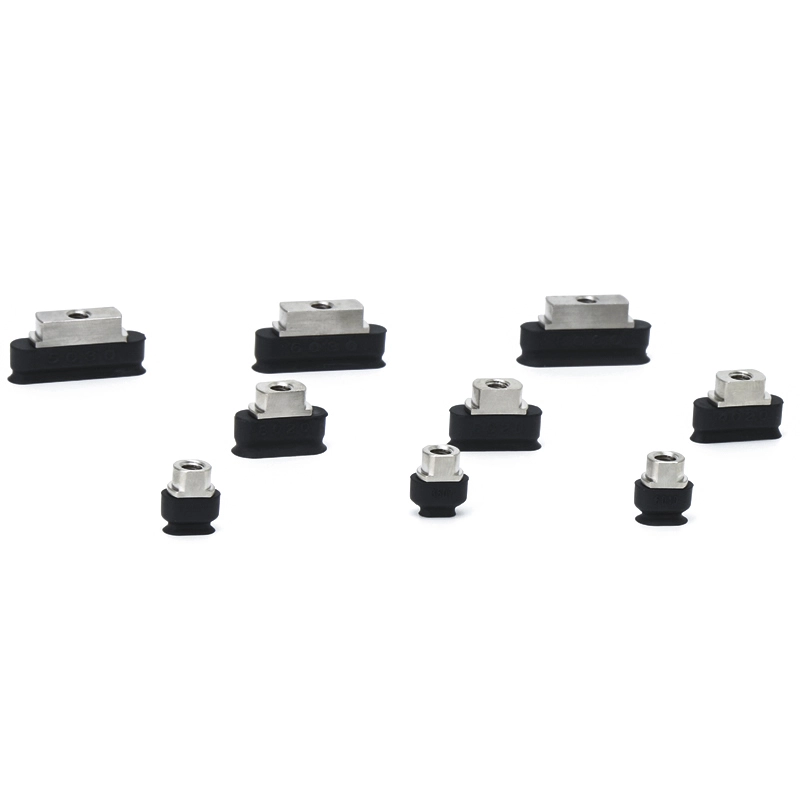

ชุดยางดูดจับชิ้นงานสุญญากาศ วงรี ZP2 Series
ซีรี่ส์ ZP2-T พร้อมแผ่นสูญญากาศวงรีอะแดปเตอร์

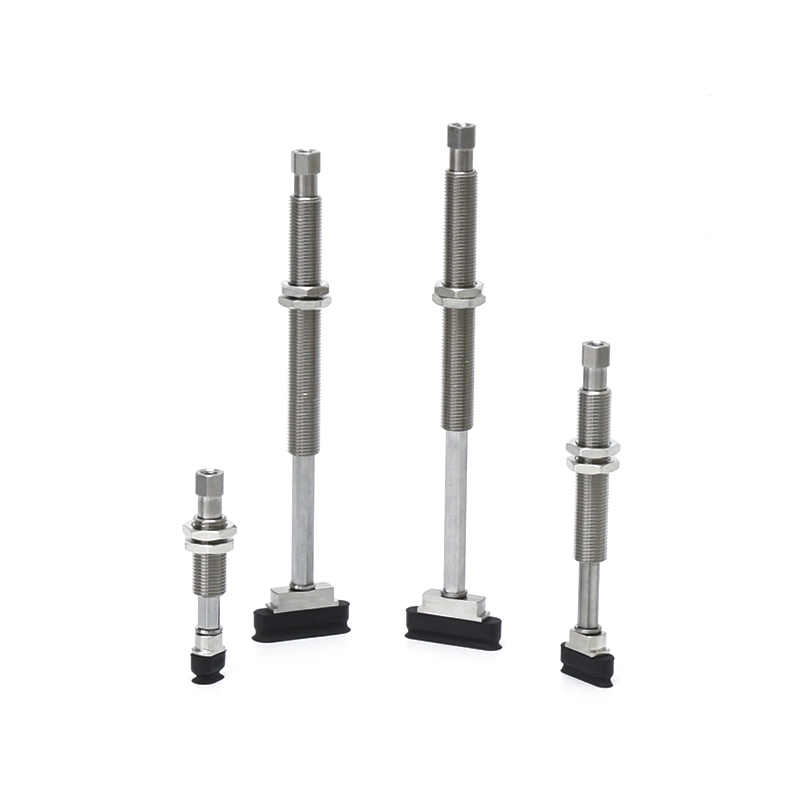

ซีรีส์ ZP2-T พร้อมแผ่นสูญญากาศวงรีบัฟเฟอร์

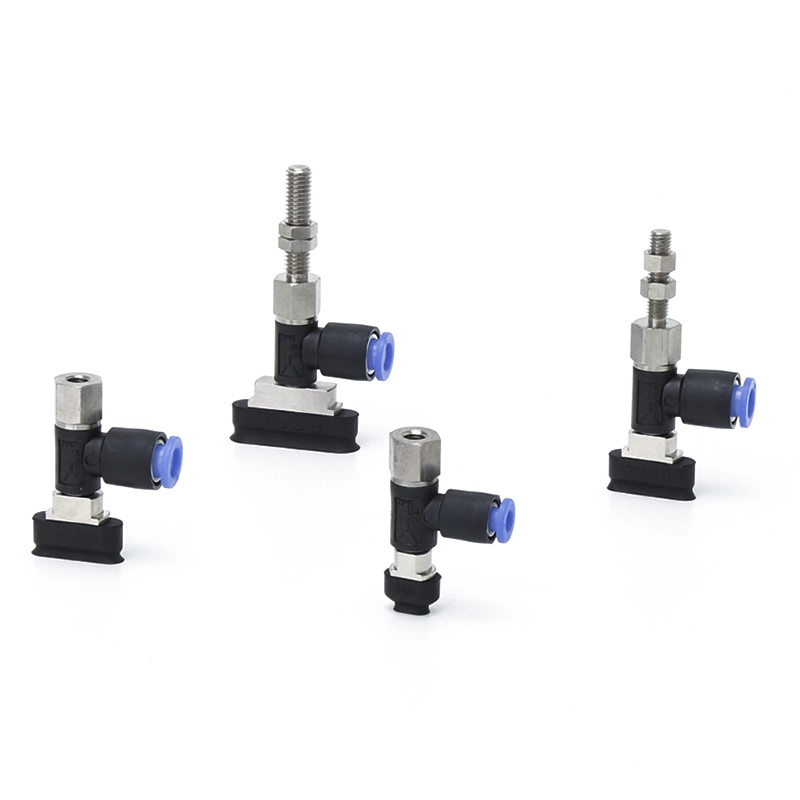

ซีรีส์ ZP2-R พร้อมแผ่นสูญญากาศวงรีอะแดปเตอร์

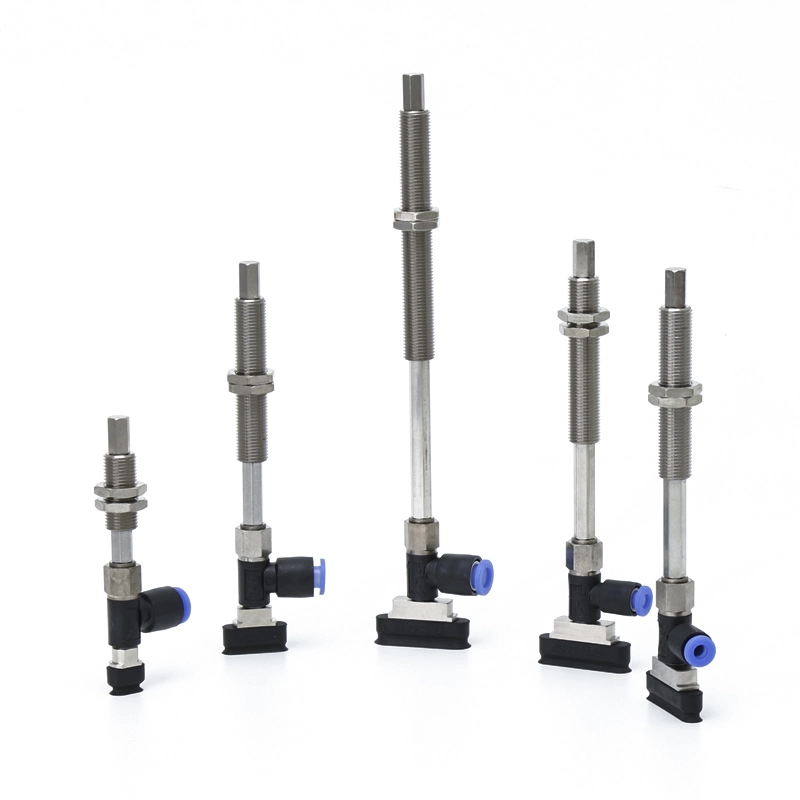

ซีรี่ส์ ZP2-R พร้อมแผ่นสูญญากาศวงรีบัฟเฟอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
ในฐานะผู้ผลิตชั้นนำในจีน โรงงานของเรานำเสนอโซลูชันถ้วยดูดสุญญากาศทรงวงรี ZP2 ที่ปรับแต่งให้เหมาะกับความต้องการที่เข้มงวดของภาคส่วนอิเล็กทรอนิกส์และยานยนต์ ไม่ว่าคุณจะเป็นซัพพลายเออร์ที่มีปริมาณมากหรือผู้ใช้ปลายทาง ซีรีส์ ZP2 วงรีของเรามอบความน่าเชื่อถือที่จำเป็นสำหรับการจัดการที่แม่นยำ
คุณสมบัติและข้อมูลจำเพาะทางเทคนิคที่สำคัญ
1. ข้อมูลจำเพาะที่หลากหลาย
เพื่อให้มั่นใจว่าสวมใส่ได้พอดีสำหรับชิ้นงานเพรียวบางทุกชิ้น เรามีข้อกำหนดมาตรฐาน 12 รายการสำหรับถ้วยดูดสุญญากาศทรงวงรี ZP2:
ขนาดกะทัดรัด:3.5×7, 4×10, 5×10, 6×10มม.
ความยาวปานกลาง:4×20, 5×20, 6×20, 8×20มม.
ขยายการเข้าถึง:4×30, 5×30, 6×30, 8×30มม.
2. ความเป็นเลิศด้านวัสดุเฉพาะอุตสาหกรรม
เราใช้วัสดุคุณภาพสูงเพื่อให้เหมาะกับสภาพแวดล้อมการทำงานของคุณ:
ซิลิโคนคุณภาพสูงและ NBR:สำหรับงานทั่วไปและงานที่มีอุณหภูมิสูง
วัสดุป้องกันไฟฟ้าสถิตย์ (ESD):จำเป็นสำหรับการจัดการ PCB และเซมิคอนดักเตอร์
อุปกรณ์เสริมสแตนเลสทั้งหมด:การกำหนดค่าพิเศษที่ปรับให้เหมาะสมสำหรับอุตสาหกรรมแบตเตอรี่ลิเธียม
ข้อดีและจุดเด่นหลัก
ปรับให้เหมาะสมสำหรับพื้นที่จำกัด:โปรไฟล์ที่แคบของถ้วยดูดสุญญากาศรูปไข่ ZP2 ช่วยให้สามารถหยิบที่มีความหนาแน่นสูงบน PCB ที่หนาแน่นหรือโปรไฟล์บรรจุภัณฑ์แคบซึ่งถ้วยทรงกลมจะไม่พอดี
เพิ่มความเสถียรในการยึดเกาะ:พื้นที่ดูดที่ยาวขึ้นทำให้เกิด "รอยเท้า" ที่ใหญ่ขึ้นบนวัตถุทรงเรียว เช่น ท่อหรือแถบซีล ซึ่งช่วยลดความเสี่ยงที่ชิ้นงานจะเอียงหรือเลื่อนได้อย่างมาก
การติดตั้งที่ยืดหยุ่น:รองรับช่องดูดสูญญากาศทั้งแนวตั้งและด้านข้าง ถ้วยแต่ละใบสามารถจับคู่กับอะแดปเตอร์หรือฉากยึดบัฟเฟอร์ (ระยะชัก 6 มม.–50 มม.) เพื่อลดผลกระทบบนพื้นผิวที่เปราะบาง
อุปทานจากโรงงานโดยตรง:โรงงานในจีนของเราจะรักษาปริมาณสินค้าในสต็อกไว้จำนวนมาก เพื่อให้มั่นใจว่ามีระยะเวลาดำเนินการสั้นและราคาที่แข่งขันได้สำหรับการจัดซื้อทั่วโลก
สถานการณ์การใช้งานทั่วไป
อิเล็กทรอนิกส์และเซมิคอนดักเตอร์:การประกอบ PCB การสร้างแผงวงจรแบบยืดหยุ่น และการวางตำแหน่งอิเล็กโทรดแบตเตอรี่
ชิ้นส่วนยานยนต์:ถ้วยดูดสุญญากาศทรงวงรี ZP2 มักใช้ในการจัดการและประกอบแถบซีล ชิ้นส่วนตกแต่งแบบยาว และโปรไฟล์พลาสติก
บรรจุภัณฑ์และโลจิสติกส์:การติดฉลากความเร็วสูง การปิดผนึกกล่อง และการคัดแยกบรรจุภัณฑ์ที่มีความยาว

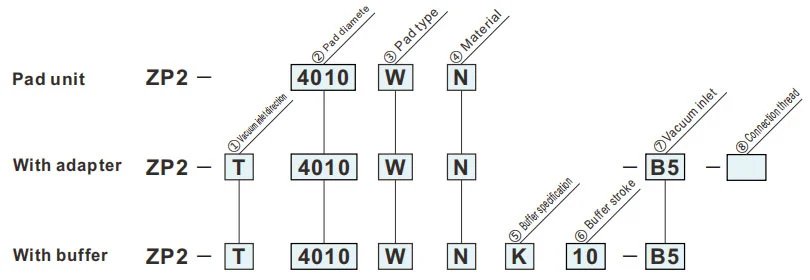

วิธีการสั่งซื้อ
- สำหรับชิ้นงานที่มีข้อจำกัดด้านพื้นผิวการดูดซับ
| ทิศทางทางเข้าสูญญากาศ | ⑦ช่องทางเข้าสุญญากาศ | ⑧เธรดการเชื่อมต่อ | ||
| T | แนวตั้ง |
|
B5 |
— |
|
B50406 |
— | ||
| R | ด้านข้าง |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②ขนาดแพด | |
| 3507 | 3.5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| 3.ประเภทแพด | |
| W | วงรี |
| ⑦ช่องทางเข้าสุญญากาศ | |
| B5 | M5x0.8 (ตัวเมีย) |
| 04 | ø4ฟิตติ้งแบบสัมผัสเดียว |
| 06 | ø6ฟิตติ้งแบบสัมผัสเดียว |
| ④วัสดุ | |
| N | เอ็นบีอาร์ |
| S | ยางซิลิโคน |
| U | ยางยูรีเทน |
| F | เอฟเคเอ็ม |
| จีเอ็น | NBR แบบนำไฟฟ้า |
| จีเอส | ยางซิลิโคนนำไฟฟ้า |
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
| ⑤ข้อมูลจำเพาะของบัฟเฟอร์ | |
| K | ไม่หมุน |
| ⑥จังหวะบัฟเฟอร์ | |
| 10 | 10มม |
| 20 | 20มม |
| 30 | 30มม |
| 40 | 40มม |
| 50 | 50มม |
| ⑧เธรดการเชื่อมต่อ | |
| A5 | M5x0.8(ตัวผู้) |
| B5 | M5x0.8 (ตัวเมีย) |
ขนาด(มิลลิเมตร)
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
พีพี
ประเภทลูกบาศก์
| แบบอย่าง | A | B | C | D | øE | Y | |||
|
② เบาะ ขนาด |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
|||||||
| ZP2 | 3507 | W |
N S U F จีเอ็น จีเอส |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
รุ่นสำหรับอ้างอิง: ZP2-4030WS
ขนาดการติดตั้งอะแดปเตอร์
แผ่นที่ใช้งานได้: 3507W/4010W/5010W/6010W
แผ่นที่ใช้งานได้: 4020W/5020W/6020W/8020W
แผ่นที่ใช้งานได้: 4030W/5030W/6030W/8030W
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
คู่มือการติดตั้ง
ดาวน์โหลด PDF
คำเตือน +ข้อควรระวัง (อ่านก่อนใช้งาน)
ดาวน์โหลด PDF
