การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)

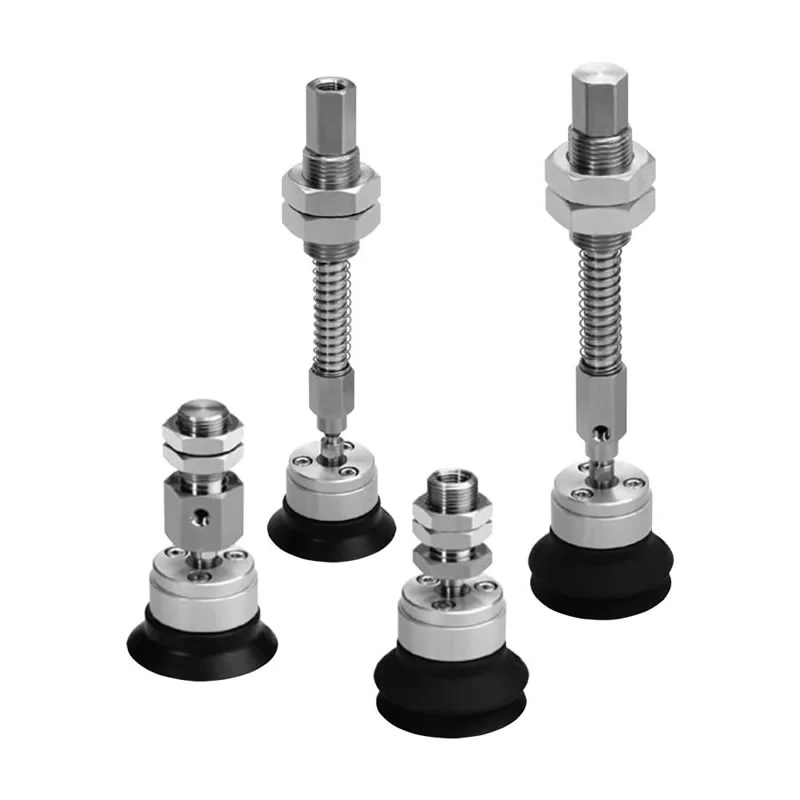

ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP2
ในฐานะผู้ผลิตมืออาชีพ เราทุ่มเทเพื่อมอบถ้วยดูดสุญญากาศข้อต่อลูกหมากที่มีความแข็งแกร่งสูงคุณภาพสูง ZP2 ให้กับคุณ ผลิตภัณฑ์ของเรามีความเสถียรเป็นพิเศษ ทำให้เหมาะอย่างยิ่งสำหรับการหยิบจับชิ้นงานที่มีน้ำหนักมากและชิ้นงานที่มีพื้นผิวไม่เรียบ การออกแบบข้อต่อลูกหมากที่เป็นเอกลักษณ์จะปรับให้เข้ากับพื้นผิวที่เอียงโดยอัตโนมัติ จึงเพิ่มความน่าเชื่อถือในการดูดอย่างมาก ชุดผลิตภัณฑ์นี้มีจำหน่ายในขนาดและวัสดุที่หลากหลาย รวมถึง NBR, ซิลิโคน, PU, FKM และ EPR และสามารถปรับแต่งให้ตรงตามข้อกำหนดการใช้งานเฉพาะของคุณได้ นอกจากนี้ยังมีการออกแบบบัฟเฟอร์เสริมเพื่อให้การปกป้องพื้นผิวที่ครอบคลุมสำหรับชิ้นงานที่เปราะบาง
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์

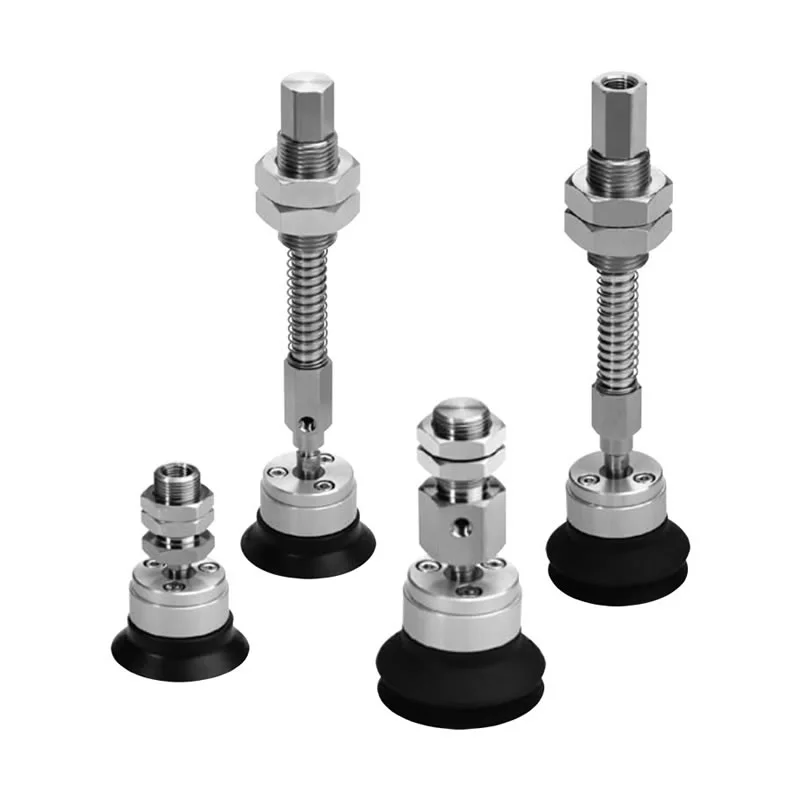

ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP2
ZP2-TF Series ประเภทข้อต่อลูกหมากสำหรับงานหนักพร้อมแผ่นสูญญากาศอแดปเตอร์
ZP2-TF Series ชนิดข้อต่อลูกหมากสำหรับงานหนักพร้อมแผ่นสูญญากาศบัฟเฟอร์
ZP2-XF Series ประเภทข้อต่อลูกหมากสำหรับงานหนักพร้อมแผ่นสูญญากาศอแดปเตอร์
ZP2-XF Series ชนิดข้อต่อลูกหมากสำหรับงานหนักพร้อมแผ่นสูญญากาศบัฟเฟอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร
ในฐานะผู้ผลิตถ้วยดูดสุญญากาศข้อต่อบอล ZP2 ที่คุ้มค่าและมีความแข็งแกร่งสูง Commaelec ใช้เทคโนโลยีการซีลสุญญากาศและการเก็บแรงดันขั้นสูง ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP2 คือมือจับสุญญากาศสำหรับงานหนักที่ออกแบบมาสำหรับการใช้งานการจัดการระบบอัตโนมัติทางอุตสาหกรรม ออกแบบมาโดยเฉพาะเพื่อจับชิ้นงานที่มีน้ำหนักมาก มีพื้นผิวไม่เรียบ หรือวางอยู่ในแนวเอียง ด้วยการรวมกรอบโครงสร้างที่มีความแข็งแกร่งสูงเข้ากับกลไกข้อต่อลูกหมาก ถ้วยดูดนี้รับประกันแรงยึดเกาะที่ทรงพลัง ในขณะที่ปรับมุมโดยอัตโนมัติเพื่อให้สอดคล้องกับพื้นผิวชิ้นงานอย่างเหมาะสมที่สุด จึงเพิ่มทั้งความเสถียรในการดูดและความปลอดภัยในการปฏิบัติงาน
คุณสมบัติที่สำคัญ
โครงสร้างความแข็งแกร่งสูง:ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP2 เหมาะอย่างยิ่งสำหรับการหยิบจับชิ้นงานที่ใช้งานหนักและมีความทนทานต่อการเสียรูปสูง
การออกแบบแบบหมุนได้แบบ Ball-Joint:ปรับให้เข้ากับพื้นผิวที่ไม่เรียบหรือลาดเอียง
การดูดที่ทรงพลัง:ช่วยให้มั่นใจได้ถึงการดำเนินการจัดการที่มั่นคงและเชื่อถือได้
หลายขนาดและวัสดุ:รองรับสภาวะการทำงานที่หลากหลาย
กลไกการกันกระแทกเสริม:ลดผลกระทบจากการสัมผัสและปกป้องชิ้นงาน
ข้อดี
มีความแข็งแกร่งสูงและงานหนัก
โครงสร้างเสริมแรงที่ออกแบบมาเพื่อรองรับชิ้นงานที่มีน้ำหนักมากโดยไม่เสียรูป
รักษาแรงดูดให้คงที่ในระหว่างการดำเนินอุตสาหกรรมอย่างต่อเนื่อง
ผลิตโดย Commaelec ที่มีการควบคุมคุณภาพอย่างเข้มงวดเพื่ออายุการใช้งานที่ยาวนาน
การออกแบบข้อต่อลูกหมาก / หมุน
ช่วยให้สามารถปรับมุมให้พอดีกับพื้นผิวที่ไม่เรียบหรือเอียงได้
ปรับปรุงประสิทธิภาพการซีลและลดการรั่วไหลของอากาศ
เพิ่มความเสถียรในการจับในสภาพแวดล้อมการผลิตจริง
แผ่นรองหลากหลายประเภท
มีโครงสร้างแผ่นหลายแบบเพื่อให้เหมาะกับสภาพชิ้นงานที่แตกต่างกัน
รองรับทั้งพื้นผิวเรียบและพื้นผิวเล็กน้อย
การเลือกที่ยืดหยุ่นตามความต้องการใช้งาน
แบนพร้อมริบ
ถ้วยดูดสุญญากาศ Ball Joint ที่มีความแข็งแกร่งสูง ZP2 เหมาะสำหรับพื้นผิวเรียบและเรียบ เช่น แผ่นโลหะและกระจก
การออกแบบยางช่วยเพิ่มการปิดผนึกและป้องกันการลื่นไถล
ให้การดูดสม่ำเสมอในระบบอัตโนมัติความเร็วสูง
เครื่องเป่าลม
เหมาะสำหรับพื้นผิวโค้งหรือพื้นผิวไม่เรียบ
ให้เอฟเฟกต์กันกระแทกและการชดเชยความสูง
ลดข้อผิดพลาดในการกำหนดตำแหน่งระหว่างงานหยิบและวาง
วัสดุที่หลากหลาย
เอ็นบีอาร์:คุ้มค่าและทนทานต่อการสึกหรอสำหรับการใช้งานทั่วไป
ซิลิโคน:เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง
ปู:มีความทนทานสูงสำหรับการใช้งานบ่อยครั้ง
เอฟเคเอ็ม:ทนต่อสารเคมีได้ดีเยี่ยม
วัสดุสั่งทำพิเศษ (เช่น ป้องกันไฟฟ้าสถิต) จาก Commaelec
เส้นผ่านศูนย์กลางขนาดใหญ่
ถ้วยดูดสุญญากาศข้อต่อลูกกลมที่มีความแข็งแกร่งสูง ZP2 มีจำหน่ายในเส้นผ่านศูนย์กลางที่หลากหลาย ตั้งแต่ φ40 ถึง φ125 เพื่อรองรับความต้องการในการรับน้ำหนักที่หลากหลาย
เส้นผ่านศูนย์กลางที่ใหญ่ขึ้นทำให้มีแรงยึดเกาะมากขึ้นสำหรับชิ้นส่วนที่มีน้ำหนักมาก
เลือกง่ายตามน้ำหนักและสภาพพื้นผิว
การติดตั้งที่ยืดหยุ่น
รองรับการเชื่อมต่อเธรดภายในและภายนอก
เข้ากันได้กับอะแดปเตอร์และวงเล็บบัฟเฟอร์
ตัวเลือกทางเข้าสุญญากาศแนวตั้งหรือด้านข้างสำหรับรูปแบบที่แตกต่างกัน
ตัวเลือกบัฟเฟอร์
โครงสร้างกันกระแทกเสริมช่วยลดแรงกระแทกระหว่างการสัมผัส
ปกป้องพื้นผิวที่เปราะบาง เช่น กระจกหรือวัสดุเคลือบ
ปรับปรุงความปลอดภัยในการจัดการและคุณภาพของผลิตภัณฑ์
การใช้งาน
สายการผลิตอัตโนมัติและแขนหุ่นยนต์
โลหะแผ่น แผงกระจก และการจัดการส่วนประกอบขนาดใหญ่
อุตสาหกรรมแบตเตอรี่ลิเธียมและอิเล็กทรอนิกส์ (มีตัวเลือกสแตนเลส)
สถานการณ์ใดๆ ที่ต้องการการจับชิ้นงานที่หนักหรือไม่สม่ำเสมออย่างมั่นคง

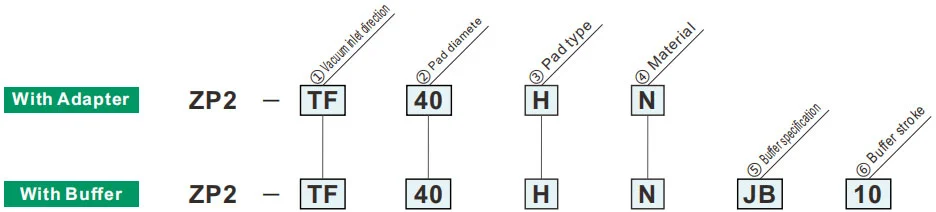

วิธีการสั่งซื้อ
| ทิศทางทางเข้าสูญญากาศ | |
| ทีเอฟ | แนวตั้ง |
| เอ็กซ์เอฟ | ด้านข้าง |
| ②เส้นผ่านศูนย์กลางของแพด | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④วัสดุ | |
| N | เอ็นบีอาร์ |
| S | ยางซิลิโคน |
| U | ยางยูรีเทน |
| F | เอฟเคเอ็ม |
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
| ⑥จังหวะบัฟเฟอร์ | เส้นผ่านศูนย์กลางของแผ่น | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10มม | ● | ● | ||||
| 25 | 25มม | ● | ● | ||||
| 30 | 30มม | ● | ● | ||||
| 50 | 50มม | ● | ● | ||||
| 75 | 75มม | ● | ● | ||||
| 100 | 100มม | — | ● | ||||
| 3.ประเภทแพด | |
| H | แบนมีซี่โครง |
| HB | ประเภทเครื่องเป่าลม |
| ⑤ ข้อมูลจำเพาะของบัฟเฟอร์ | |
| เจบี | หมุนได้ (ทองเหลือง พร้อมบุชชิ่ง) |
| เจเอฟ | หมุนได้ (เหล็กกล้า พร้อม บุชชิ่ง) |
แรงปฏิกิริยาของสปริง
| ด้ายเชื่อมต่อ | แรงบิดในการขัน ±5%[N·m] | จังหวะบัฟเฟอร์ (มม.) | แรงปฏิกิริยาของสปริง[N] | ||
| Brass, With Bushing(JB) | เหล็กกล้า พร้อมบุชชิ่ง (JF) | ที่ 0 จังหวะ | เมื่อเต็มจังหวะ | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
