การดูดสุญญากาศเป็นโซลูชั่นหลักสำหรับ "การจับที่ยืดหยุ่น" ในระบบอัตโนมัติทางอุตสาหกรรม โดยมีข้อดีหลักสี่ประการ: การจับที่ไม่สร้างความเสียหาย ความสามารถในการปรับตัวเข้ากับชิ้นงานที่มีวัสดุหลายชนิด/ผิดปกติ การปกป้องสิ่งแวดล้อมที่สะอาด และการทำงานที่ยืดหยุ่น สามารถปรับให้เข้ากับลักษณะเฉพาะทางอุตสาหกรรมของชิ้นงานได้ (บาง/หนา, งานละเอียด/หยาบ, ถูกสุขลักษณะ/มาตรฐาน)
ถ้วยดูดสุญญากาศ Cube ZP2
Commaelec เป็นโรงงานชั้นนำที่นำเสนอถ้วยดูดสุญญากาศ Cube ZP2 คุณภาพสูง การติดตั้งที่ยืดหยุ่น ขนาดต่างๆ ถ้วยดูดสามารถมาพร้อมกับอะแดปเตอร์หรือตัวยึดบัฟเฟอร์ ทิศทางของช่องดูดสูญญากาศมีความยืดหยุ่น รวมถึงทิศทางแนวตั้งและด้านข้าง นอกจากนี้ยังมีอุปกรณ์เสริมที่ทำจากสแตนเลสทั้งหมดที่เหมาะสำหรับอุตสาหกรรมแบตเตอรี่ลิเธียมอีกด้วย
คลิกและเริ่มการเลือก
》กลับสู่ข้อมูลผลิตภัณฑ์
ถ้วยดูดสุญญากาศ Cube ZP2
ชุดแผ่นยางดูดจับชิ้นงานสุญญากาศทรงลูกบาศก์ ZP2 Series
ซีรี่ส์ ZP2-T พร้อมแผ่นสูญญากาศ Cube อะแดปเตอร์
คำอธิบาย
วิธีการสั่งซื้อ
ข้อมูลจำเพาะ/วัสดุ
การใช้งาน
ทรัพยากร

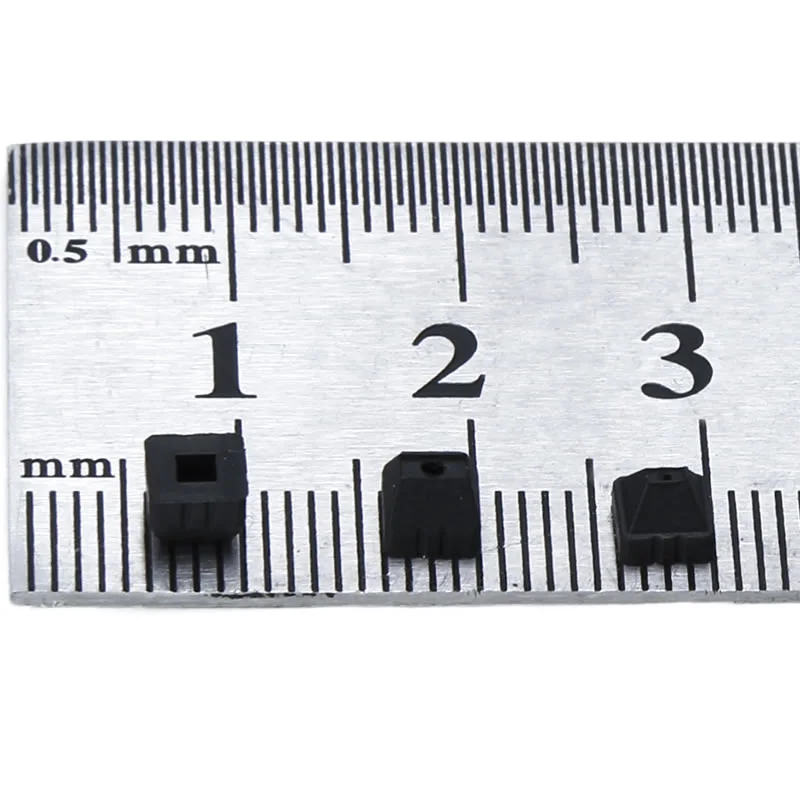

ถ้วยดูดสุญญากาศ Cube ZP2 เป็นถ้วยสุญญากาศรูปทรงสี่เหลี่ยมขนาดกะทัดรัดพิเศษที่ออกแบบมาสำหรับชิ้นงานขนาดเล็กและสี่เหลี่ยม/สี่เหลี่ยม ด้วยขนาดที่กะทัดรัดเป็นพิเศษและการยึดจับที่แม่นยำ เหมาะอย่างยิ่งสำหรับการจัดการส่วนประกอบที่ละเอียดอ่อนในสายการผลิตอัตโนมัติที่มีความแม่นยำ เนื่องจากเป็นส่วนประกอบหลักสำหรับไมโครอิเล็กทรอนิกส์และฮาร์ดแวร์ที่มีความแม่นยำ ถ้วยเหล่านี้จึงมีน้ำหนักเบามาก ซึ่งช่วยลดภาระบนอุปกรณ์ปลายหุ่นยนต์ได้อย่างมีประสิทธิภาพ เหมาะอย่างยิ่งสำหรับการหยิบจับชิ้นงานขนาดเล็กด้วยความเร็วสูงและความถี่สูง
สถานการณ์การใช้งานทั่วไป:
1.การผลิตทางอิเล็กทรอนิกส์ รวมถึงการประกอบชิป ตัวต้านทานไมโคร/คอนเดนเซอร์ และการจัดการส่วนประกอบที่บัดกรีด้วยไมโคร PCB
2.ฮาร์ดแวร์ที่มีความแม่นยำ:การโหลดและการจัดการส่วนประกอบที่มีขนาดกะทัดรัดเป็นพิเศษโดยอัตโนมัติ รวมถึงไมโครสกรู แผ่นสปริงโลหะทรงสี่เหลี่ยม และตลับลูกปืนขนาดเล็ก
3.อุปกรณ์ออปติคอล:การหยิบจับและการวางตำแหน่งเลนส์ไมโครและแผ่นกระจกออพติคอลแบบสี่เหลี่ยมโดยปราศจากฝุ่น วัสดุซิลิโคนสามารถหลีกเลี่ยงไม่ให้มีรอยประทับได้
ลักษณะสำคัญของถ้วยดูดสุญญากาศทรงลูกบาศก์ ZP2
พันธุ์แพด
ประเภทแบน:เหมาะสำหรับพื้นผิวเรียบและแข็งพร้อมการดูดที่มั่นคง
แบนพร้อมซี่โครง:ให้การปิดผนึกพิเศษบนพื้นผิวที่มีพื้นผิวเล็กน้อย
ประเภทเครื่องเป่าลม:ปรับให้เข้ากับพื้นผิวที่ไม่เรียบและลดแรงกระแทกระหว่างการสัมผัส
แผ่นรองหลายประเภทช่วยให้สามารถเลือกได้อย่างยืดหยุ่นสำหรับความต้องการระบบอัตโนมัติทางอุตสาหกรรมที่แตกต่างกัน
วัสดุ
เอ็นบีอาร์:คุ้มค่า ทนทานต่อการสึกหรอสำหรับการใช้งานทั่วไป
ซิลิโคน:ทนต่ออุณหภูมิสูงและอ่อนโยนต่อพื้นผิวที่บอบบาง
โพลียูรีเทน (PU):ทนทานสำหรับการทำงานรอบสูง
FKM / อีพีอาร์:ทนต่อสารเคมีสำหรับสภาพแวดล้อมเฉพาะ
ตัวเลือกวัสดุแบบกำหนดเองจาก Commaelec เพื่อให้ตรงกับข้อกำหนดของชิ้นงานเฉพาะ
คำถามที่พบบ่อย
ZP และ ZP2 ต่างกันอย่างไร?
ซีรีส์ ZP: ถ้วยดูดมาตรฐานสำหรับการใช้งานทั่วไปที่มีโครงสร้างเรียบง่ายกว่า
ซีรีส์ ZP2: การออกแบบข้อต่อลูกหมากที่มีความแข็งแกร่งสูงช่วยให้สามารถปรับตัวเข้ากับพื้นผิวที่ไม่เรียบหรือเอียงได้ดีขึ้น
ZP2 ให้เสถียรภาพที่แข็งแกร่งกว่า การจัดการน้ำหนักบรรทุกที่หนักกว่า และตัวเลือกวัสดุที่มากกว่าเมื่อเทียบกับ ZP
แผ่น ZP2 ประเภททั่วไปมีอะไรบ้าง?
แบบแบน แบบมีริบ และแบบเบลโลว์
แต่ละประเภทได้รับการปรับให้เหมาะสมกับสภาพพื้นผิว ขนาดชิ้นงาน และข้อกำหนดในการจัดการ
Commaelec มีหลายขนาดและการกำหนดค่าเพื่อให้มั่นใจถึงการใช้งานที่แม่นยำ
ถ้วย ZP2 มาพร้อมอะแดปเตอร์หรือไม่

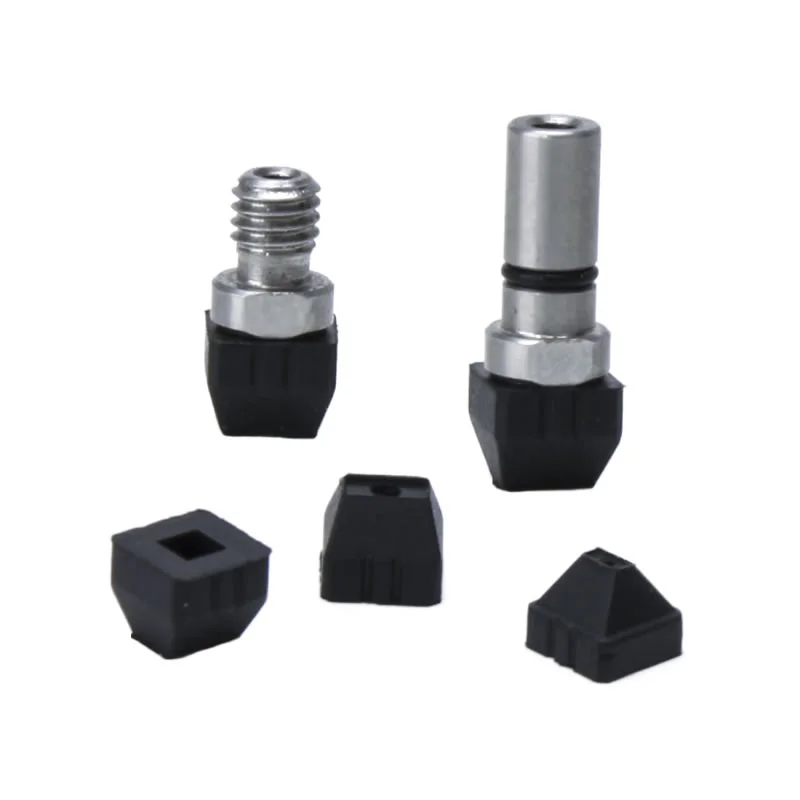

ได้ สามารถใช้ถ้วยดูดสุญญากาศ Cube ZP2 กับอะแดปเตอร์หรือฉากยึดบัฟเฟอร์ได้
รองรับการเชื่อมต่อทางเข้าสุญญากาศทั้งแนวตั้งและด้านข้าง
อำนวยความสะดวกในการบูรณาการเข้ากับระบบอัตโนมัติและแขนหุ่นยนต์อย่างยืดหยุ่น

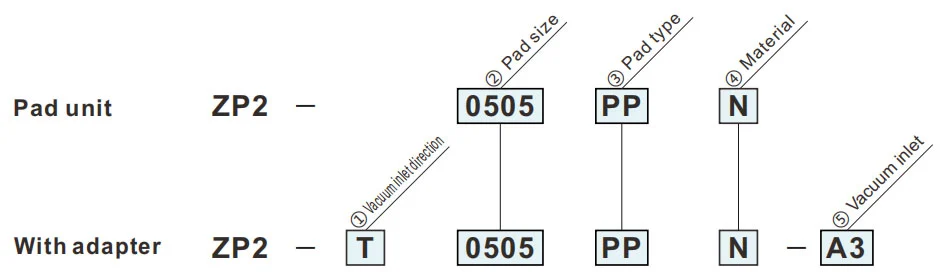

วิธีการสั่งซื้อ
- แผ่นดูดขนาดเล็กพิเศษรูปทรงสี่เหลี่ยม
- 5 ประเภท 0.5 x 0.5 ถึง 2 x 2.8
- สำหรับชิ้นงานขนาดเล็ก เช่น ชิปเซมิคอนดักเตอร์
| ทิศทางทางเข้าสูญญากาศ | |
| T | แนวตั้ง |
| ②ขนาดแพด | |
| 0505 | 0.5 x 0.5มม |
| 0513 | 0.5 x 1.3มม |
| 0816 | 0.8 x 1.6 มม |
| 1328 | 1.3x2.8มม |
| 2028 | 2.0 x 2.8มม |
| ④วัสดุ | |
| N | เอ็นบีอาร์ |
| S | ยางซิลิโคน |
| U | ยางยูรีเทน |
| F | เอฟเคเอ็ม |
| จีเอ็น | NBR แบบนำไฟฟ้า |
| จีเอส | ยางซิลิโคนนำไฟฟ้า |
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
| ⑤ช่องทางเข้าสุญญากาศ | |
| 03 | ø3ตรง |
| A3 | M3x0.5(ตัวผู้) |
| 3.ประเภทแพด | |
| พีพี | ประเภทลูกบาศก์ |
ขนาด(มิลลิเมตร)
สัญลักษณ์สีเขียวคือโมเดลที่ปรับแต่งเอง
พีพี
ประเภทลูกบาศก์
ขนาดการติดตั้งอะแดปเตอร์
| แบบอย่าง | A | B | C | D | øE | |||
|
② เบาะ ขนาด |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
||||||
| ZP2 | 0505 | พีพี |
N S U F จีเอ็น จีเอส |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
รุ่นอ้างอิง: ZP2-0505PPN
ZP2-T
แนวตั้ง
03
| แบบอย่าง | อะแดปเตอร์ | |||||
|
① เครื่องดูดฝุ่น ทางเข้า ทิศทาง |
② เบาะ ขนาด |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
⑤ เครื่องดูดฝุ่น ทางเข้า |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
พีพี |
N S U F จีเอ็น จีเอส |
03 | พีพีเอช-001 |

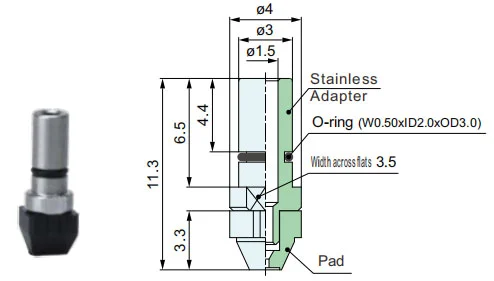

ZP2-T
แนวตั้ง
A3
| แบบอย่าง | อะแดปเตอร์ | |||||
|
① เครื่องดูดฝุ่น ทางเข้า ทิศทาง |
② เบาะ ขนาด |
③ เบาะ พิมพ์ |
④ เบาะ วัสดุ |
⑤ เครื่องดูดฝุ่น ทางเข้า |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
พีพี |
N S U F จีเอ็น จีเอส |
A3 | พีพีเอช-002 |
วัสดุและลักษณะของแพ้ด
⚪:มีอิทธิพลน้อยหรือไม่มีเลย △:สามารถใช้ได้ขึ้นอยู่กับเงื่อนไข X:ไม่เหมาะ
|
วัสดุ
ลักษณะเฉพาะ
|
เครื่องหมาย | ดูโรมิเตอร์ ไฮสปีด (±5°) |
สี ของ ยาง |
การดำเนินงาน อุณหภูมิ ช่วง (°C) |
น้ำมัน ความต้านทาน น้ำมันเบนซิน |
น้ำมัน ความต้านทาน เบนซิน |
ฐาน ความต้านทาน |
กรด ความต้านทาน |
ความสามารถในการทนต่อสภาพอากาศ | โอโซน ความต้านทาน |
การขัดถู ความต้านทาน |
กันน้ำ | ตัวทำละลาย ความต้านทาน (เบนซีน,โทลูอีน) |
แอปพลิเคชัน |
| เอ็นบีอาร์ | N | 50 | สีดำ | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | โอนงานทั่วไป แผ่นลูกฟูก แผ่นวีเนียร์ แผ่นเหล็ก และอื่นๆ |
| ยางซิลิโคน | S | 45 ~ 50 | สีขาว | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | เซมิคอนดักเตอร์, การถอดออกจากการหล่อ, งานบาง, เครื่องเตรียมอาหาร |
| ยางยูรีเทน | U | 50 ~ 60 | สีน้ำตาล | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | แผ่นลูกฟูก, แผ่นเหล็ก, แผ่นวีเนียร์ |
| เอฟเคเอ็ม | F | 60 | สีดำ | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | งานเคมี |
| NBR แบบนำไฟฟ้า | จีเอ็น | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | งานทั่วไปของเซมิคอนดักเตอร์ (ความต้านทานไฟฟ้าสถิต) | |
| ยางซิลิโคนนำไฟฟ้า | จีเอส | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | สารกึ่งตัวนำ (ไฟฟ้าสถิตย์) |
ตารางด้านบนครอบคลุมเฉพาะลักษณะทั่วไปของวัสดุยางที่ต้องการ สัญลักษณ์สีน้ำเงินคือโมเดลที่ปรับแต่งเอง
โครงร่างการใช้งานส่วนประกอบของระบบนิวแมติกส์ (ถ้วยดูดสุญญากาศ) ในอุตสาหกรรมต่างๆ
I. จุดแข็งหลัก
ครั้งที่สอง การแยกแอปพลิเคชันตามอุตสาหกรรม
ก. ยาและอุตสาหกรรมการแพทย์
A.1：ข้อกำหนดหลัก:สะอาดและปราศจากมลภาวะ (ตามมาตรฐาน FDA/GMP) อ่อนโยนและไม่ทำลาย และป้องกันการปนเปื้อนข้าม
ก.2 สถานการณ์สำคัญ:
1. บรรจุภัณฑ์ยา: ขวดยา / แผ่นยา / ถุงแช่ (ถ้วยดูดซิลิโคนเกรดอาหาร, ไม่มีการไหลของอนุภาค)
2. การประกอบอุปกรณ์การแพทย์: เครื่องมือผ่าตัด/สายสวนทางการแพทย์/การจัดการชิ้นส่วนเทียม (แรงดันลบที่ปรับได้ การป้องกันการเปลี่ยนรูป)
3. ห้องปฏิบัติการทางชีวภาพ: จานเพาะเชื้อ/หลอดหมุนเหวี่ยง/การ์ดรีเอเจนต์ (ทนต่อสารเคมี สามารถฆ่าเชื้อได้)
B. อุตสาหกรรมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์
ข.1 ข้อกำหนดหลัก:ป้องกันไฟฟ้าสถิต (10⁶-10¹¹Ω), การวางตำแหน่งที่แม่นยำ (ข้อผิดพลาด ≤0.01มม.), ความต้านทานรอยขีดข่วน
B.2 สถานการณ์สำคัญ:
1. ชิป/เซมิคอนดักเตอร์: การจัดการเวเฟอร์, บรรจุภัณฑ์ชิป (ถ้วยดูดซิลิโคนเซรามิกที่มีรูพรุน/ป้องกันไฟฟ้าสถิตย์, แรงดันลบสม่ำเสมอเพื่อป้องกันการแตกร้าว)
2. PCB/ส่วนประกอบ: PCB ที่ยืดหยุ่น, ส่วนประกอบขนาดเล็ก (ตัวต้านทาน 0402) ติดตั้งบนพื้นผิว (ถ้วยดูดซิลิโคน/เจล/ไมโครบางๆ เพื่อป้องกันรอยย่น/การฉีกขาด)
3. จอแสดงผล: แผง LCD/OLED, ที่จับกระจกแบบสัมผัส (วัสดุโปร่งใสสูง, ไม่มีคราบและรอยขีดข่วน)
ค. อุตสาหกรรมยานยนต์และชิ้นส่วนรถยนต์
ค.1 ข้อกำหนดหลัก:การดูดขนาดใหญ่ (จานดูดเดี่ยว ≥500N) การปรับหลายข้อกำหนด (โลหะ/พลาสติก/แก้ว) กันลื่น
ค.2 สถานการณ์สำคัญ:
4. การผลิตตัวเครื่อง: การเชื่อมแผ่นเหล็ก / โครงประตู (ยางขนาดใหญ่ / อาร์เรย์ถ้วยดูดหลายชั้นพื้นผิวกันลื่น)
5. กระจก / ภายใน: การติดตั้งกระจกหน้ารถ, การถ่ายโอนพื้นผิวเบาะหนัง (ถ้วยดูดซิลิโคนทนอุณหภูมิ / ฟองน้ำ, ป้องกันการเสียรูป)
6. ชิ้นส่วน: ตัวกระบอกสูบเครื่องยนต์ / ตัวจับตัวเรือนเกียร์ (สุญญากาศ + ล็อคแบบกลไกป้องกันการตก)
ง. อุตสาหกรรมอาหารและบรรจุภัณฑ์
ง.1 ข้อกำหนดหลัก:วัสดุเกรดอาหาร (ผ่านการรับรองจาก FDA) ทำความสะอาดง่าย ทนต่อการกระแทก
ง.2 สถานการณ์สำคัญ:
1. การจัดการอาหาร : ขนมอบ / เนื้อสด / คัดแยกผลไม้ (ถ้วยดูดฟองน้ำดูดต่ำ ไร้กลิ่น และล้างง่าย)
2. ระบบบรรจุภัณฑ์อัตโนมัติ: การเปิดถุงบรรจุภัณฑ์, การขึ้นรูปกล่องปลอดเชื้อ (การกำจัดไฟฟ้าสถิต/ การดูดแบบหลายจุด เหมาะสำหรับบรรจุภัณฑ์แบบบาง/แข็ง)
E. อุตสาหกรรมโลจิสติกส์และคลังสินค้า
จ.1 ข้อกำหนดหลัก:การปรับตัวที่มีประสิทธิภาพ (ข้อกำหนดหลายประการของสินค้า) ความดันที่มั่นคง ป้องกันการตก
จ.2 สถานการณ์สำคัญ:
1. การจัดการกล่อง: การคัดแยกกล่องอีคอมเมิร์ซ (อาร์เรย์การดูดที่ปรับได้, ความดันสุญญากาศ)
2. แผ่น/ม้วน: ไม้กระดาน/ม้วนฟิล์มพลาสติกถ่ายโอน (แถบยาว/ถ้วยดูดรูปวงแหวน การดูดซับสม่ำเสมอเพื่อป้องกันการชดเชย)
ฉ. พลังงานใหม่และอุตสาหกรรมพิเศษ
ฉ.1 พลังงานใหม่ (แบตเตอรี่ลิเธียม/พีวี):
1. แผ่นแบตเตอรี่ลิเธียม (ถ้วยดูดที่มีรูพรุนป้องกันไฟฟ้าสถิตย์, ป้องกันฝุ่น), กระจกไฟฟ้าโซลาร์เซลล์ (ถ้วยดูดซิลิโคนดูดขนาดใหญ่ไม่มีรอยขีดข่วน)
ฉ.2 การพิมพ์และกระดาษ
1. การจับกระดาษ/สิ่งพิมพ์ (วัสดุกระดาษดูดซับ แรงดันลบเล็กน้อยเพื่อป้องกันการฉีกขาดและการปนเปื้อนของหมึก)
ที่สาม สรุปตรรกะการปรับตัวหลัก
| ลักษณะชิ้นงาน | โปรแกรมการปรับปิเปต | สถานการณ์อุตสาหกรรมที่สอดคล้องกัน |
| บาง/เปราะบาง/แม่นยำ | วัสดุซิลิโคน/เซรามิก แรงดันลบขนาดเล็ก หัวดูดขนาดเล็ก | เซมิคอนดักเตอร์อิเล็กทรอนิกส์ เภสัชกรรม |
| ของหนัก/ขนาดใหญ่ | วัสดุยาง ถ้วยดูดเส้นผ่านศูนย์กลางขนาดใหญ่ ชุดถ้วยดูดหลายชั้น | รถยนต์และแผงโลจิสติกส์ |
| สุขภาพ/การป้องกันมลพิษ | อาหาร/ซิลิโคนเกรดทางการแพทย์ โครงสร้างทำความสะอาดง่าย | ยาอาหาร |
| พื้นผิวนุ่ม/ไม่สม่ำเสมอ | วัสดุฟองน้ำ ถ้วยดูดเปลี่ยนรูปได้ | การตกแต่งภายในรถยนต์อาหาร |
| ข้อกำหนดด้านการป้องกันไฟฟ้าสถิตย์ | ซิลิโคนป้องกันไฟฟ้าสถิตย์ ช่วยลมไอออน | สารกึ่งตัวนำอิเล็กทรอนิกส์ |
